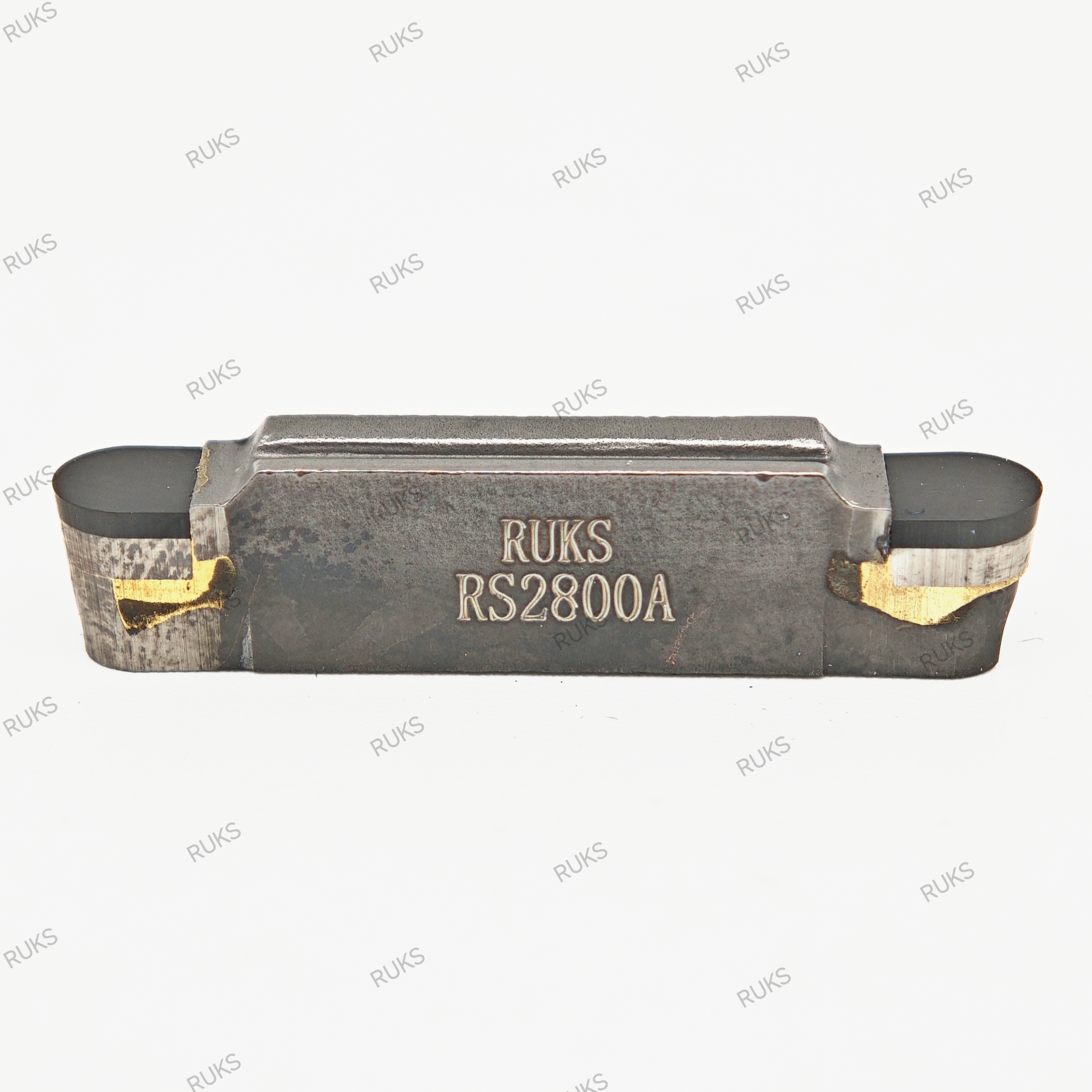

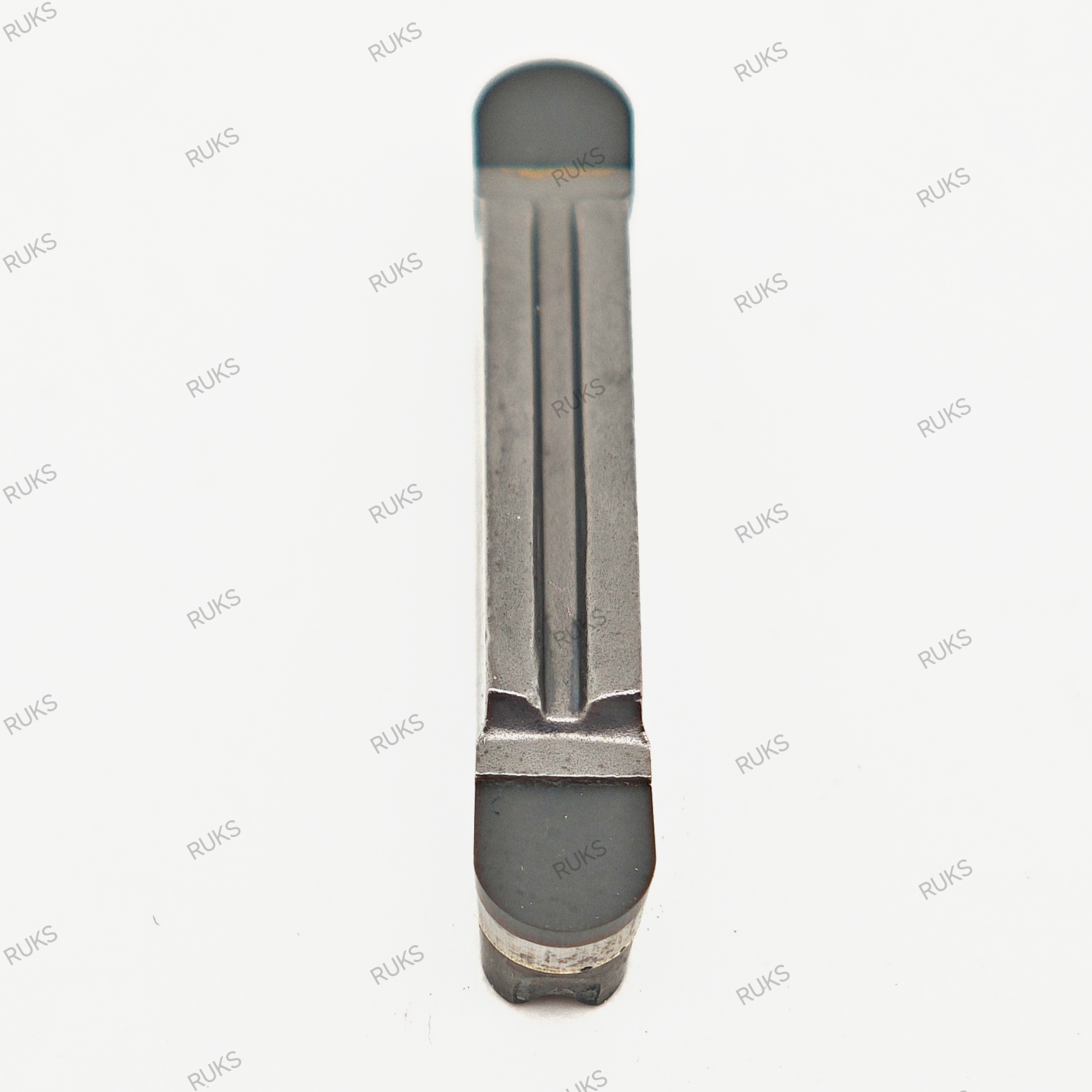

Пластина RKR0425 RS2800A представляет собой специализированный инструмент увеличенного формата, созданный для формирования сферических и радиусных канавок шириной 4 мм в деталях из чугуна и закаленной стали. Это решение для задач, где требуются более крупные радиусные поверхности — дорожки качения подшипников среднего размера, уплотнительные канавки в гидроцилиндрах, профильные поверхности в тяжелой технике.

Расшифровка обозначения полностью раскрывает геометрию инструмента: R — бренд RUKS, K — композитная конструкция с напайными CBN-сегментами, R — радиусное исполнение. Цифры 04 указывают на ширину пластины 4 мм, а 25 — на ее длину. Таким образом, рабочая часть формирует канавку шириной 4 мм с радиусом 2 мм, что соответствует полусферическому профилю диаметром 4 мм.

Увеличенный формат пластины расширяет область применения CBN-технологий на более крупные детали, сохраняя при этом все преимущества сверхтвердого материала — высокую производительность, исключительную стойкость и превосходное качество поверхности.

Геометрия 4 мм с радиусом 2 мм: точность и производительность
Радиусная геометрия с шириной 4 мм и радиусом 2 мм представляет собой оптимальное решение для формирования канавок полусферического профиля среднего размера. Такая геометрия позволяет за один проход создавать готовый профиль, соответствующий чертежным требованиям, без необходимости многопроходной обработки или последующей доводки.

При обработке сферических поверхностей традиционными методами часто требуется сложное программирование траекторий и несколько смен инструмента. Специализированная радиусная пластина решает эту задачу элегантно и просто — один инструмент, один проход, готовая поверхность.

Радиус 2 мм обеспечивает плавное сопряжение поверхностей и оптимальное распределение напряжений в готовой детали. Это особенно важно для узлов, работающих под нагрузкой — дорожек качения, уплотнительных поверхностей, направляющих.

Две режущие кромки из CBN на твердосплавной основе
Пластина RKR0425 выполнена по композитной технологии с двумя режущими кромками из кубического нитрида бора, напаянными на прочную твердосплавную основу. Такая конструкция обеспечивает идеальный баланс между производительностью сверхтвердого материала и экономической эффективностью инструмента.

Две режущие кромки удваивают ресурс пластины. При износе первой кромки пластина переворачивается, и в работу вступает вторая кромка с теми же характеристиками. Для серийного производства это означает снижение стоимости обработки на 40-50% и сокращение простоев на замену инструмента.

Твердосплавная основа выполняет важную демпфирующую функцию, гася вибрации и защищая хрупкие CBN-сегменты от выкрашивания при ударных нагрузках. Это особенно важно при обработке прерывистых поверхностей и при входе в корку.

Сплав RS2800A: 90% CBN с зерном 14 мкм
Сплав RS2800A с 90% концентрацией кубического нитрида бора и зерном 14 мкм представляет собой премиальный материал, специально разработанный для обработки чугуна и закаленных сталей.

Высокая концентрация CBN обеспечивает исключительную стойкость к абразивному износу, который является основной проблемой при обработке чугуна. Отбеленный слой, карбидные включения, графитовые выделения — все это не оказывает разрушающего воздействия на режущую кромку. Пластина сохраняет геометрию радиусной поверхности на протяжении часов непрерывной работы.

Зерно 14 мкм выбрано как оптимальный баланс между прочностью режущей кромки и достигаемым качеством поверхности. При обработке радиусных канавок шириной 4 мм это особенно важно, так как качество поверхности напрямую влияет на работоспособность узла в сборе.

При обработке закаленных сталей твердостью до 65 HRC сплав RS2800A демонстрирует высокую стойкость к диффузионному износу и термическим нагрузкам. Он сохраняет твердость при высоких температурах в зоне резания и не вступает в химическое взаимодействие с обрабатываемым материалом.

Преимущества для обработки чугуна
При работе с чугунными деталями пластина RKR0425 RS2800A демонстрирует исключительные результаты. Скорости резания могут достигать 250-450 м/мин, что в 5-10 раз выше, чем при использовании твердосплавного инструмента. Стойкость измеряется часами непрерывной работы, а не минутами.

Особенно впечатляющие результаты достигаются при обработке крупных чугунных деталей с радиусными канавками — направляющих, корпусов гидроцилиндров, элементов станин. Твердые включения в чугуне, быстро разрушающие твердый сплав, для CBN не представляют проблемы. Пластина сохраняет геометрию радиусной поверхности на протяжении всей обработки, обеспечивая стабильное качество канавок.

Качество поверхности радиусных канавок достигает Ra 0.4-0.8 мкм, что позволяет во многих случаях отказаться от последующего шлифования. Это сокращает производственный цикл и снижает затраты на обработку.

Преимущества для обработки закаленных сталей
При обработке закаленных сталей твердостью 50-65 HRC пластина RKR0425 RS2800A позволяет выполнять операции, традиционно требовавшие шлифования. Формирование радиусных канавок шириной 4 мм после закалки выполняется на том же токарном станке, исключая трудоемкое и дорогое шлифование.

Увеличенный формат пластины позволяет обрабатывать более крупные детали — валы, оси, шпиндели, штоки гидроцилиндров с радиусными канавками. Радиус 2 мм обеспечивает точное соответствие профиля канавки чертежным требованиям.

Отсутствие прижогов и микротрещин, характерных для шлифования, повышает усталостную прочность готовых деталей и продлевает срок их службы в механизмах.

Области применения
Пластина RKR0425 RS2800A предназначена для широкого спектра операций по обработке радиусных поверхностей шириной 4 мм в различных отраслях промышленности.

Подшипниковая промышленность: обработка дорожек качения средних подшипников, формирование радиусных канавок для сепараторов в узлах повышенной грузоподъемности.

Гидравлика и пневматика: формирование уплотнительных канавок в корпусах гидроцилиндров, золотниках, распределителях среднего размера. Ширина 4 мм соответствует стандартным размерам уплотнений.

Автомобилестроение: обработка сферических поверхностей в элементах подвески грузовых автомобилей, шаровых опорах, наконечниках рулевых тяг увеличенного размера.

Тяжелое машиностроение: формирование радиусных канавок в валах и осях крупного оборудования, направляющих, элементах металлургических машин.

Инструментальное производство: изготовление пресс-форм и штампов со сложными радиусными поверхностями среднего размера.
