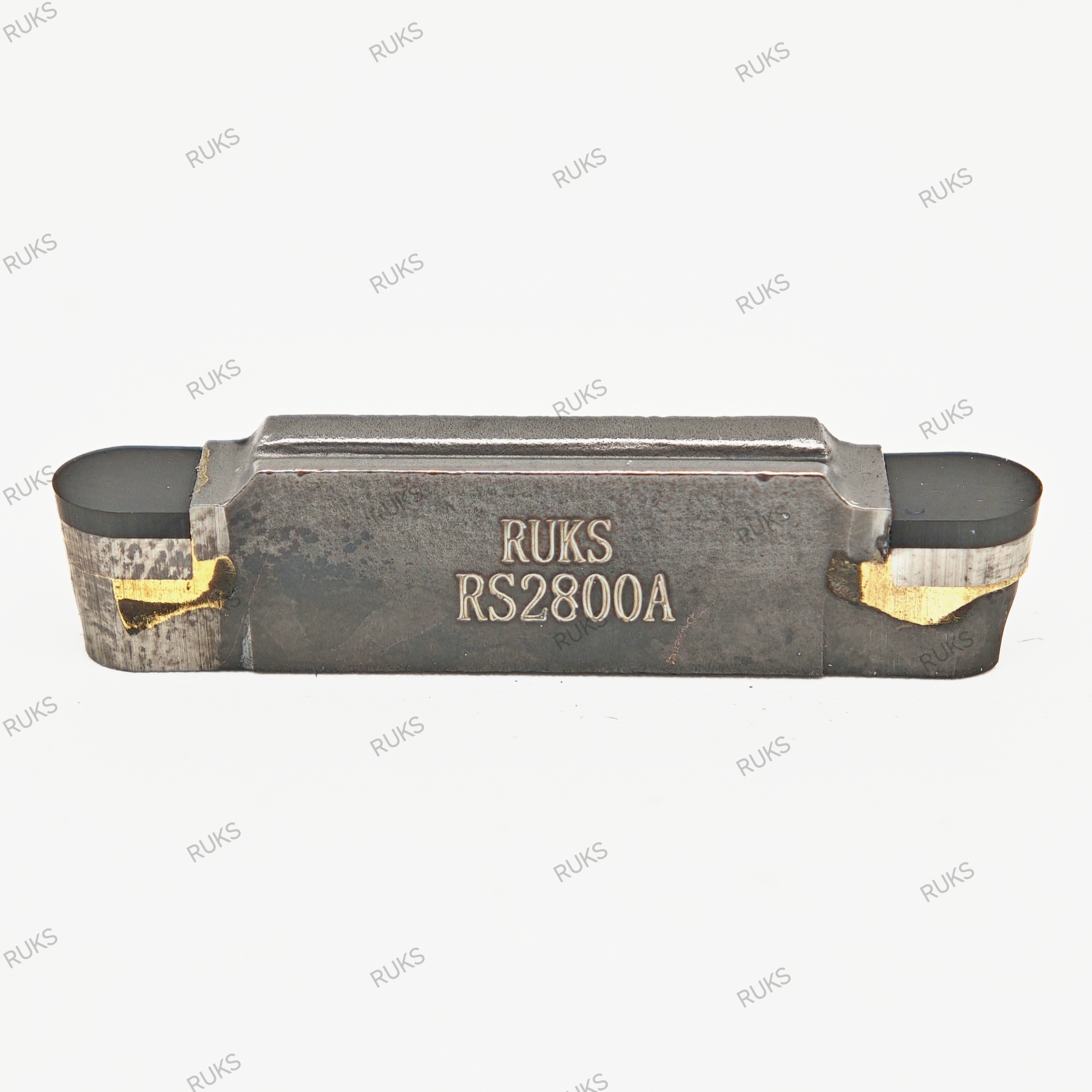

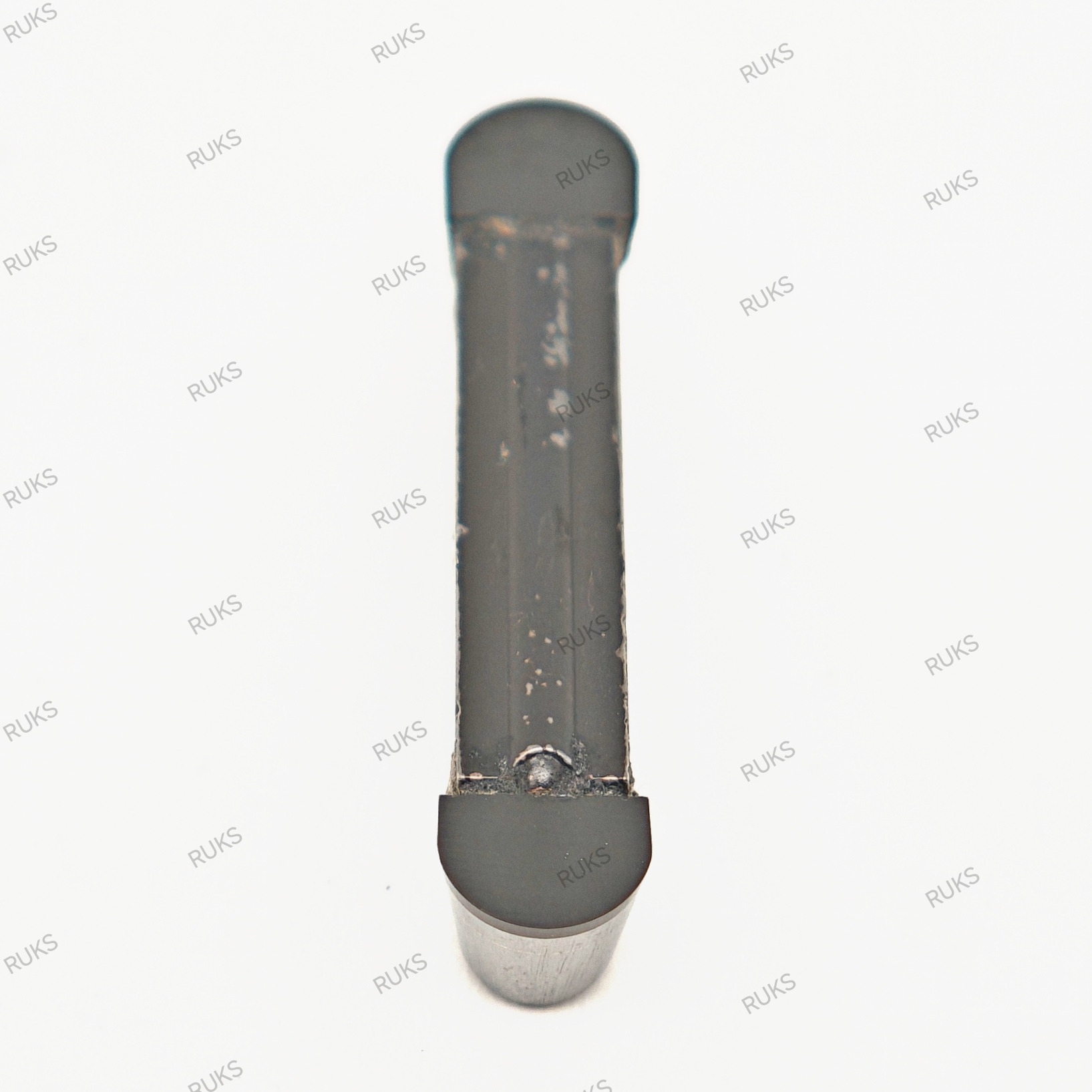

Пластина RKR0525 RS2800A представляет собой специализированный инструмент крупного формата, созданный для формирования сферических и радиусных канавок шириной 5 мм в деталях из чугуна и закаленной стали. Это решение для задач, где требуются массивные радиусные поверхности — дорожки качения крупногабаритных подшипников, уплотнительные канавки в мощных гидроцилиндрах, профильные поверхности в тяжелой технике и металлургическом оборудовании.

Расшифровка обозначения полностью раскрывает геометрию инструмента: R — бренд RUKS, K — композитная конструкция с напайными CBN-сегментами, R — радиусное исполнение. Цифры 05 указывают на ширину пластины 5 мм, а 25 — на ее длину. Таким образом, рабочая часть формирует канавку шириной 5 мм с радиусом 2.5 мм, что соответствует полусферическому профилю диаметром 5 мм.

Крупный формат пластины открывает новые возможности для применения CBN-технологий на тяжелых деталях, сохраняя при этом все преимущества сверхтвердого материала — высокую производительность, исключительную стойкость и превосходное качество поверхности даже при обработке самых твердых материалов.

Геометрия 5 мм с радиусом 2.5 мм: мощность и точность
Радиусная геометрия с шириной 5 мм и радиусом 2.5 мм представляет собой оптимальное решение для формирования крупных канавок полусферического профиля. Такая геометрия позволяет за один проход создавать готовый профиль, соответствующий чертежным требованиям, без необходимости многопроходной обработки или последующей доводки.

При обработке сферических поверхностей большого диаметра традиционными методами часто требуется сложное программирование траекторий, несколько смен инструмента и значительное машинное время. Специализированная радиусная пластина решает эту задачу элегантно и просто — один инструмент, один проход, готовая поверхность с высоким качеством.

Радиус 2.5 мм обеспечивает плавное сопряжение поверхностей и оптимальное распределение напряжений в готовой детали. Это особенно важно для узлов, работающих под экстремальными нагрузками — опорных поверхностей, направляющих, элементов металлургического оборудования.

Две режущие кромки из CBN на твердосплавной основе
Пластина RKR0525 выполнена по композитной технологии с двумя режущими кромками из кубического нитрида бора, напаянными на прочную твердосплавную основу. Такая конструкция обеспечивает идеальный баланс между производительностью сверхтвердого материала и экономической эффективностью инструмента, особенно в крупном формате, где стоимость цельной CBN-пластины была бы запредельной.

Две режущие кромки удваивают ресурс пластины. При износе первой кромки пластина переворачивается, и в работу вступает вторая кромка с теми же характеристиками. Для серийного производства крупных деталей это означает снижение стоимости обработки на 40-50% и сокращение простоев на замену инструмента.

Твердосплавная основа выполняет важную демпфирующую функцию, гася вибрации и защищая хрупкие CBN-сегменты от выкрашивания при ударных нагрузках. Это особенно важно при обработке крупных деталей с неравномерным припуском и при входе в корку.

Сплав RS2800A: 90% CBN с зерном 14 мкм
Сплав RS2800A с 90% концентрацией кубического нитрида бора и зерном 14 мкм представляет собой премиальный материал, специально разработанный для обработки чугуна и закаленных сталей в самых тяжелых условиях.

Высокая концентрация CBN обеспечивает исключительную стойкость к абразивному износу, который является основной проблемой при обработке чугуна. Отбеленный слой, карбидные включения, графитовые выделения — все это не оказывает разрушающего воздействия на режущую кромку. Пластина сохраняет геометрию радиусной поверхности на протяжении часов непрерывной работы даже при обработке самых абразивных материалов.

Зерно 14 мкм выбрано как оптимальный баланс между прочностью режущей кромки и достигаемым качеством поверхности. При обработке крупных радиусных канавок шириной 5 мм это особенно важно, так как качество поверхности напрямую влияет на работоспособность узла в сборе и ресурс сопряженных деталей.

При обработке закаленных сталей твердостью до 65 HRC сплав RS2800A демонстрирует высокую стойкость к диффузионному износу и термическим нагрузкам. Он сохраняет твердость при высоких температурах в зоне резания и не вступает в химическое взаимодействие с обрабатываемым материалом.

Преимущества для обработки чугуна
При работе с крупными чугунными деталями пластина RKR0525 RS2800A демонстрирует исключительные результаты. Скорости резания могут достигать 250-450 м/мин, что в 5-10 раз выше, чем при использовании твердосплавного инструмента. Стойкость измеряется часами непрерывной работы, а не минутами.

Особенно впечатляющие результаты достигаются при обработке отбеленного слоя крупных чугунных валков, станин, корпусов мощных гидроцилиндров. Твердые карбиды, быстро разрушающие твердый сплав, для CBN не представляют проблемы. Пластина сохраняет геометрию радиусной поверхности на протяжении всей обработки, обеспечивая стабильное качество канавок.

Качество поверхности радиусных канавок достигает Ra 0.4-0.8 мкм, что позволяет во многих случаях отказаться от последующего шлифования. Это сокращает производственный цикл и снижает затраты на обработку крупногабаритных деталей.

Преимущества для обработки закаленных сталей
При обработке закаленных сталей твердостью 50-65 HRC пластина RKR0525 RS2800A позволяет выполнять операции, традиционно требовавшие шлифования на крупногабаритном оборудовании. Формирование радиусных канавок шириной 5 мм после закалки выполняется на том же токарном станке, исключая трудоемкое и дорогое шлифование.

Крупный формат пластины позволяет обрабатывать массивные детали — валы прокатных станов, шпиндели мощных прессов, штоки гидроцилиндров большого диаметра с радиусными канавками. Радиус 2.5 мм обеспечивает точное соответствие профиля канавки чертежным требованиям.

Отсутствие прижогов и микротрещин, характерных для шлифования, повышает усталостную прочность готовых деталей и продлевает срок их службы в тяжелых условиях эксплуатации.

Области применения
Пластина RKR0525 RS2800A предназначена для широкого спектра операций по обработке крупных радиусных поверхностей шириной 5 мм в различных отраслях тяжелой промышленности.

Металлургия: обработка крупных прокатных валков с радиусными канавками, формирование профильных поверхностей на направляющих рольгангов, обработка элементов оборудования разливки стали.

Тяжелое машиностроение: формирование радиусных канавок в валах и осях крупного оборудования, обработка направляющих мощных прессов, элементов карьерной техники.

Гидравлика и пневматика: формирование уплотнительных канавок в корпусах мощных гидроцилиндров, золотниках, распределителях большого диаметра. Ширина 5 мм соответствует стандартным размерам уплотнений для тяжелых условий.

Подшипниковая промышленность: обработка дорожек качения крупногабаритных подшипников, формирование радиусных канавок для сепараторов в узлах повышенной грузоподъемности.

Судостроение и энергетика: обработка валов, осей, направляющих в крупных судовых механизмах и энергетическом оборудовании.
