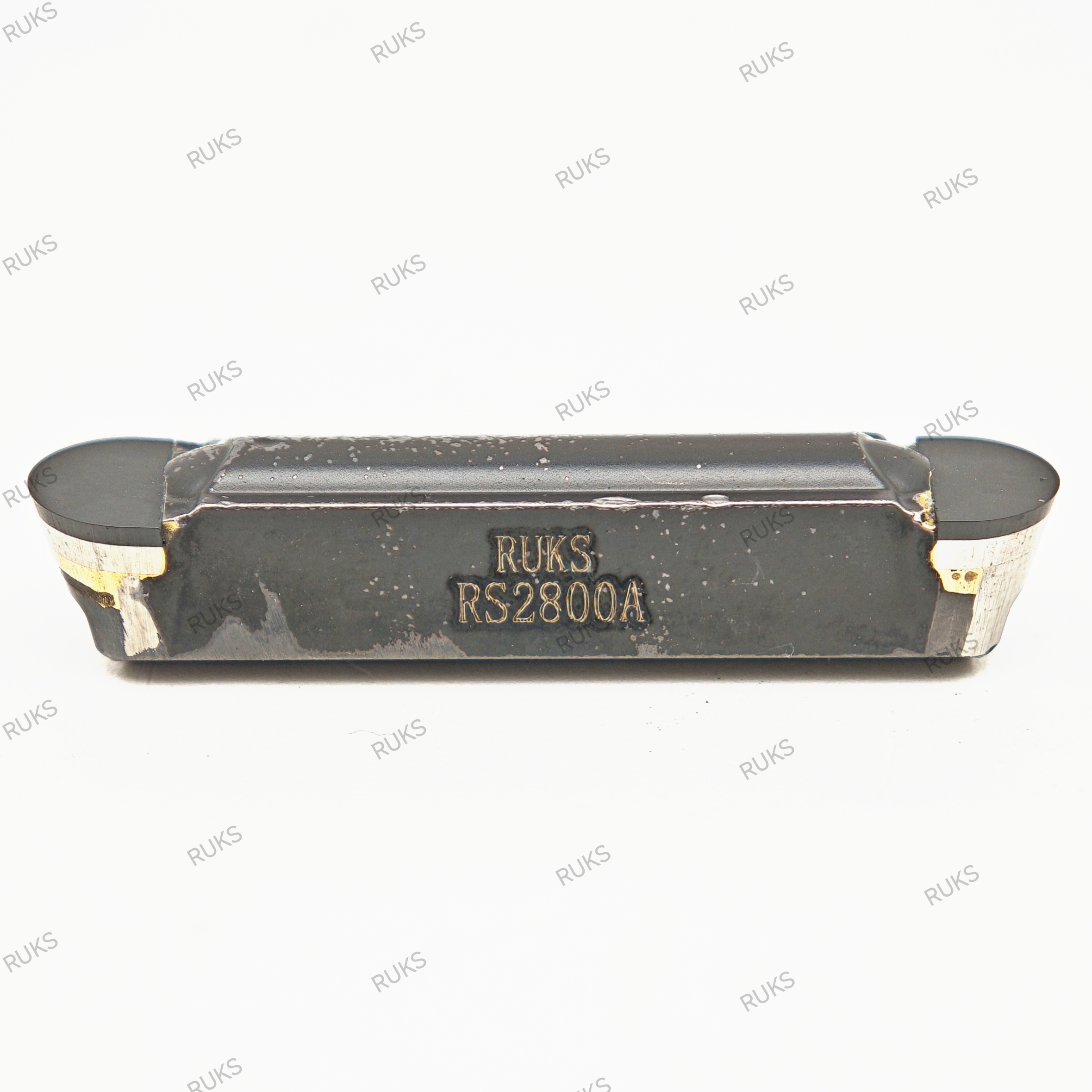

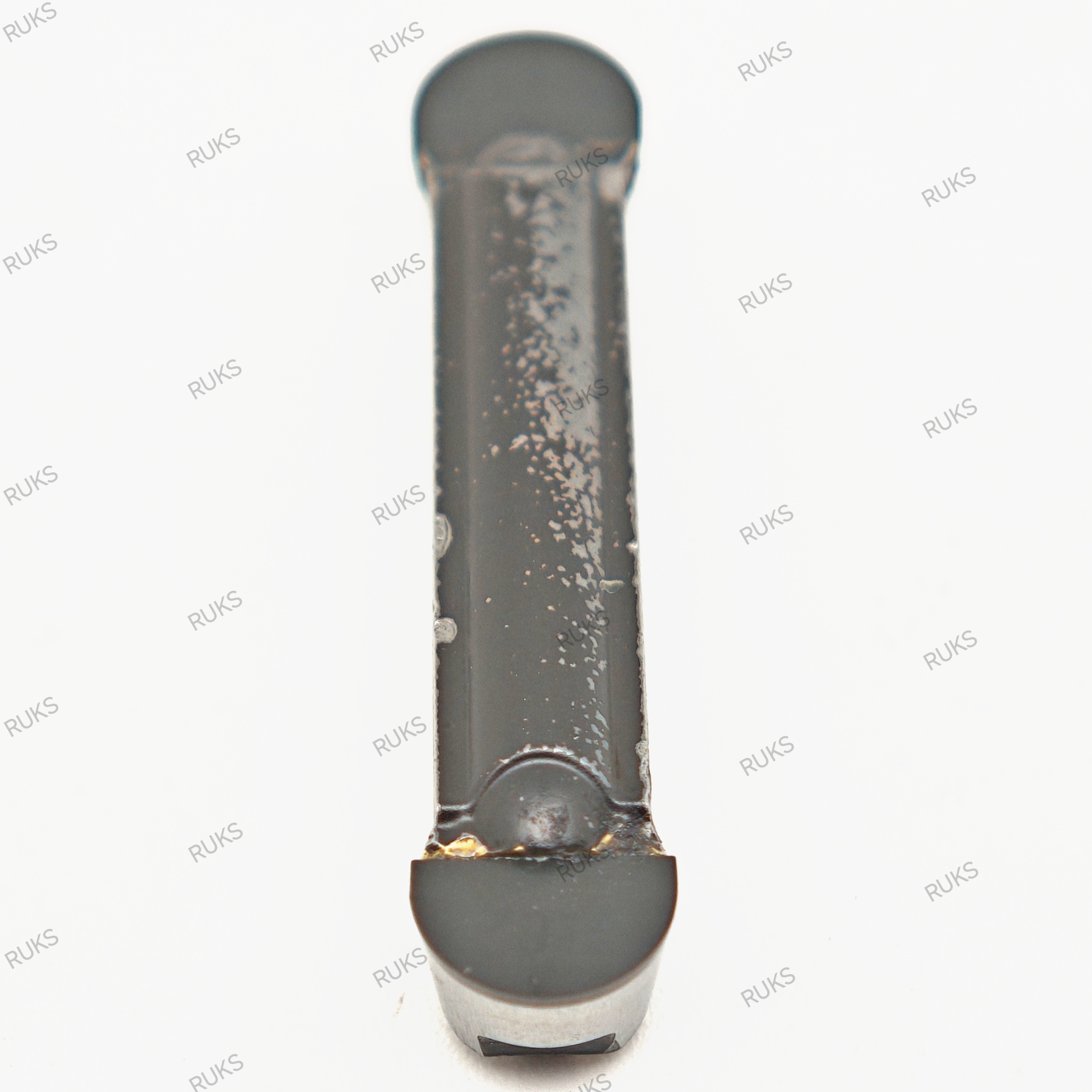

Пластина RKR0630 RS2800A представляет собой специализированный инструмент крупного промышленного формата, созданный для формирования сферических и радиусных канавок шириной 6 мм в массивных деталях из чугуна и закаленной стали. Это решение для самых ответственных задач тяжелого машиностроения, металлургии и энергетики, где требуются крупные радиусные поверхности — дорожки качения подшипников тяжелых агрегатов, уплотнительные канавки в гидроцилиндрах огромного диаметра, профильные поверхности в прокатном оборудовании.

Расшифровка обозначения полностью раскрывает геометрию инструмента: R — бренд RUKS, K — композитная конструкция с напайными CBN-сегментами, R — радиусное исполнение. Цифры 06 указывают на ширину пластины 6 мм, а 30 — на ее длину. Таким образом, рабочая часть формирует канавку шириной 6 мм с радиусом 3 мм, что соответствует полусферическому профилю диаметром 6 мм.

Промышленный формат пластины открывает новые возможности для применения CBN-технологий на крупногабаритных деталях, где традиционные методы обработки либо невозможны, либо крайне неэффективны. При этом сохраняются все преимущества сверхтвердого материала — высокая производительность, исключительная стойкость и превосходное качество поверхности.

Геометрия 6 мм с радиусом 3 мм: индустриальный масштаб
Радиусная геометрия с шириной 6 мм и радиусом 3 мм представляет собой решение для формирования крупных канавок полусферического профиля, применяемых в тяжелом оборудовании. Такая геометрия позволяет за один проход создавать готовый профиль, соответствующий чертежным требованиям, без необходимости многопроходной обработки.

При обработке крупных сферических поверхностей традиционными методами возникают серьезные проблемы: высокие нагрузки на инструмент, вибрации, сложность обеспечения точности. Специализированная радиусная пластина решает эти задачи благодаря оптимальной геометрии и свойствам CBN.

Радиус 3 мм обеспечивает плавное сопряжение поверхностей и оптимальное распределение напряжений в крупногабаритных деталях. Это особенно важно для узлов, работающих под экстремальными нагрузками в металлургии, горнодобывающей промышленности и энергетике.

Две мощные режущие кромки из CBN на твердосплавной основе
Пластина RKR0630 выполнена по композитной технологии с двумя режущими кромками из кубического нитрида бора, напаянными на массивную твердосплавную основу. Такая конструкция обеспечивает идеальный баланс между производительностью сверхтвердого материала и экономической эффективностью инструмента, особенно в крупном промышленном формате.

Две режущие кромки удваивают ресурс пластины. При износе первой кромки пластина переворачивается, и в работу вступает вторая кромка с теми же характеристиками. Для серийного производства крупных деталей это означает снижение стоимости обработки и сокращение простоев на замену инструмента.

Массивная твердосплавная основа выполняет критически важную функцию, гася вибрации и защищая CBN-сегменты от выкрашивания при экстремальных нагрузках. Это особенно важно при обработке крупных деталей с неравномерным припуском, при наличии литейной корки и при прерывистом резании.

Сплав RS2800A: 90% CBN с зерном 14 мкм для тяжелых условий
Сплав RS2800A с 90% концентрацией кубического нитрида бора и зерном 14 мкм представляет собой премиальный материал, специально разработанный для обработки чугуна и закаленных сталей в самых тяжелых условиях промышленного производства.

Максимальная концентрация CBN обеспечивает исключительную стойкость к абразивному износу, который является основной проблемой при обработке чугуна. Отбеленный слой, карбидные включения, графитовые выделения — все это не оказывает разрушающего воздействия на режущую кромку. Пластина сохраняет геометрию радиусной поверхности на протяжении многих часов непрерывной работы.

Зерно 14 мкм выбрано как оптимальный баланс между прочностью режущей кромки и достигаемым качеством поверхности. При обработке крупных радиусных канавок шириной 6 мм это особенно важно, так как качество поверхности напрямую влияет на работоспособность узла в сборе и ресурс сопряженных деталей.

При обработке закаленных сталей твердостью до 65 HRC сплав RS2800A демонстрирует высокую стойкость к диффузионному износу и термическим нагрузкам. Он сохраняет твердость при высоких температурах в зоне резания, неизбежных при обработке крупных деталей на высоких скоростях.

Преимущества для обработки чугуна промышленного масштаба
При работе с крупными чугунными деталями пластина RKR0630 RS2800A демонстрирует результаты, недостижимые для любого другого инструмента. Скорости резания могут достигать 250-450 м/мин, что в 5-10 раз выше, чем при использовании твердосплавного инструмента. Стойкость измеряется часами непрерывной работы.

Особенно впечатляющие результаты достигаются при обработке отбеленного слоя крупных чугунных валков прокатных станов, станин мощных прессов, корпусов гидроцилиндров огромного диаметра. Твердые карбиды, быстро разрушающие твердый сплав, для CBN не представляют проблемы. Пластина сохраняет геометрию радиусной поверхности на протяжении всей обработки, обеспечивая стабильное качество канавок.

Качество поверхности крупных радиусных канавок достигает Ra 0.4-0.8 мкм, что позволяет полностью отказаться от последующего шлифования. Для крупногабаритных деталей это означает колоссальную экономию времени и ресурсов.

Преимущества для обработки закаленных сталей крупных деталей
При обработке крупных закаленных стальных деталей твердостью 50-65 HRC пластина RKR0630 RS2800A позволяет выполнять операции, традиционно требовавшие уникального шлифовального оборудования. Формирование радиусных канавок шириной 6 мм после закалки выполняется на том же токарном станке, исключая трудоемкое шлифование.

Промышленный формат пластины позволяет обрабатывать массивные детали — валы прокатных станов, шпиндели мощных прессов, штоки гидроцилиндров большого диаметра, оси тяжелых кранов. Радиус 3 мм обеспечивает точное соответствие профиля канавки чертежным требованиям.

Отсутствие прижогов и микротрещин, характерных для шлифования, критически важно для крупных деталей, работающих под экстремальными нагрузками. Повышение усталостной прочности напрямую влияет на безопасность и надежность оборудования.

Области применения в тяжелой промышленности
Пластина RKR0630 RS2800A предназначена для самых ответственных операций по обработке крупных радиусных поверхностей шириной 6 мм в различных отраслях тяжелой промышленности.

Металлургия: обработка крупных прокатных валков с радиусными канавками, формирование профильных поверхностей на направляющих рольгангов, обработка элементов оборудования непрерывной разливки стали.

Тяжелое машиностроение: формирование радиусных канавок в валах и осях крупного оборудования, обработка направляющих мощных прессов, элементов карьерной техники, деталей шагающих экскаваторов.

Энергетика: обработка валов турбин, роторов генераторов, элементов гидротурбин с крупными радиусными поверхностями.

Судостроение: обработка гребных валов, рулевых машин, элементов судовых двигателей крупного тоннажа.

Гидравлика и пневматика: формирование уплотнительных канавок в корпусах мощных гидроцилиндров, золотниках, распределителях большого диаметра для тяжелой техники.

Подшипниковая промышленность: обработка дорожек качения крупногабаритных подшипников для прокатных станов и энергетического оборудования.
