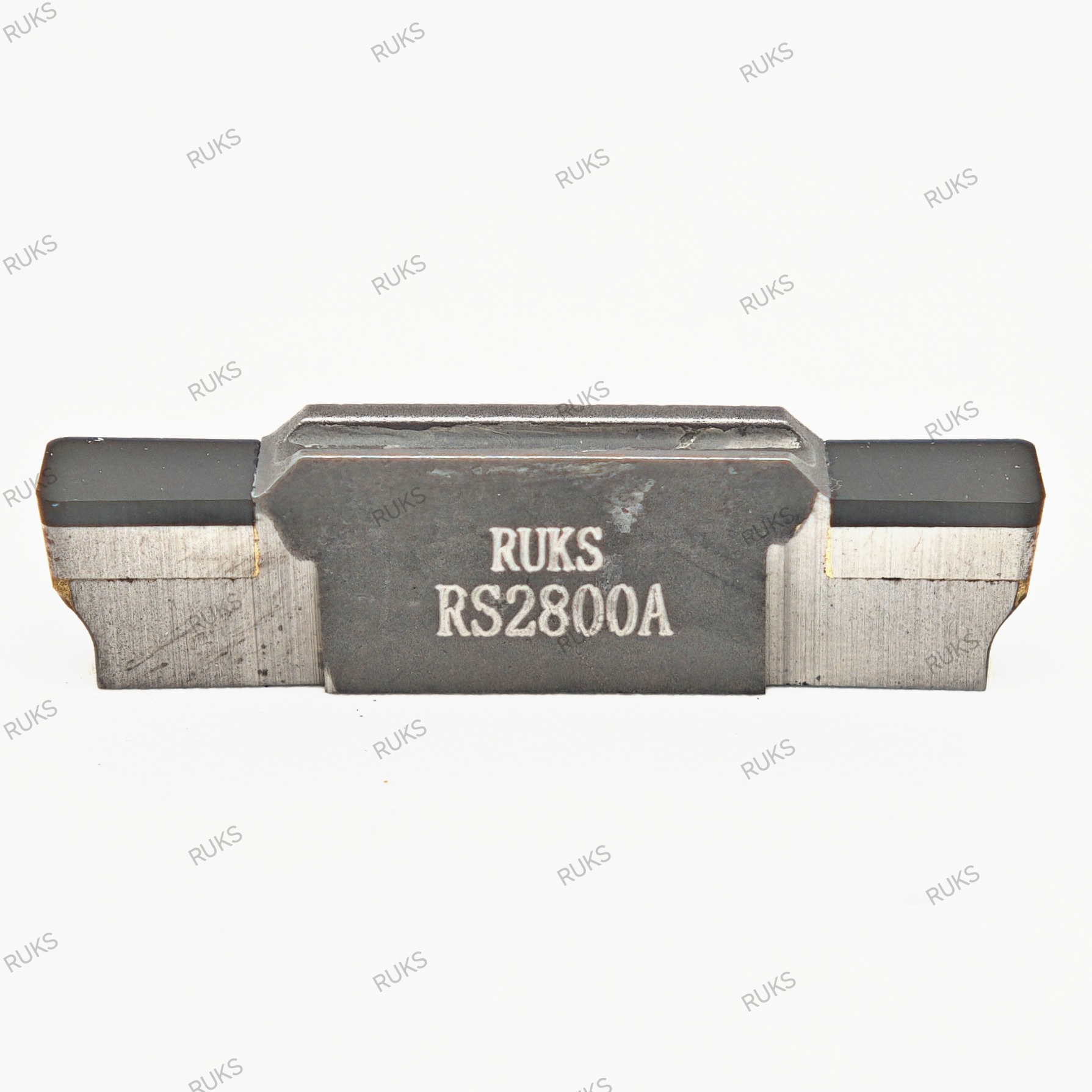

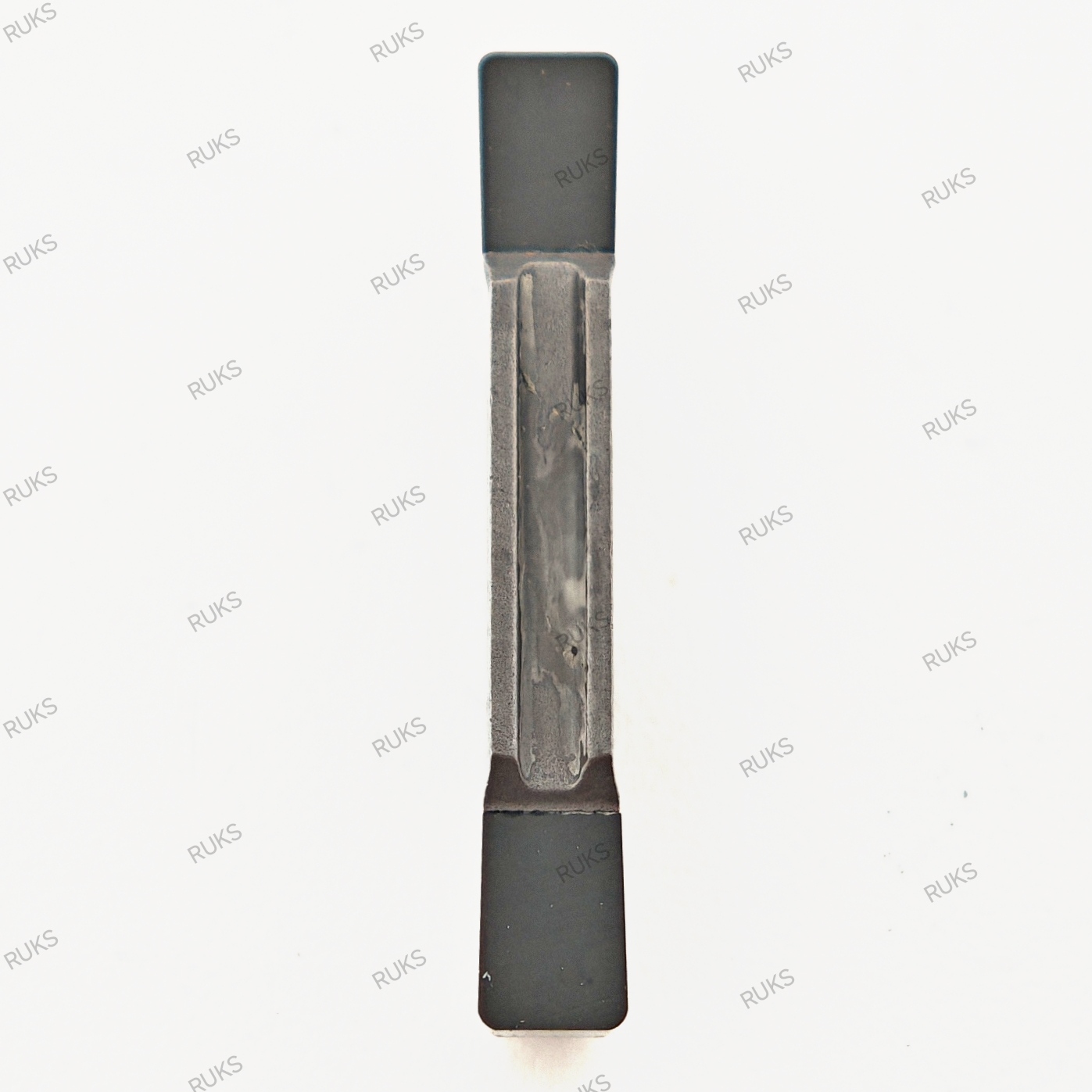

Пластина RKS032104 RS2800A представляет собой специализированный инструмент, созданный для прецизионной обработки канавок различного профиля в деталях из чугуна и закаленной стали. В отличие от радиусных пластин серии RKR, предназначенных для полусферических поверхностей, данная пластина имеет прямоугольную форму с радиусом при вершине, что позволяет формировать канавки с четкими углами и плавными переходами.

Расшифровка обозначения раскрывает геометрию инструмента:

R — бренд RUKS

K — композитная конструкция с напайными CBN-сегментами

S — Straight / Прямоугольная

03 — ширина пластины 3 мм

21 — длина пластины 21 мм

04 — радиус при вершине 0.4 мм

Таким образом, рабочая часть пластины имеет ширину 3 мм и радиус скругления углов 0.4 мм, что позволяет формировать канавки с четко выраженными боковыми стенками и плавным переходом в донной части. Это оптимальная геометрия для стопорных колец, уплотнительных канавок и других элементов, где требуется точное сопряжение с ответными деталями.

Две режущие кромки из CBN на твердосплавной основе
Пластина RKS032104 выполнена по композитной технологии с двумя режущими кромками из кубического нитрида бора, напаянными на прочную твердосплавную основу. Такая конструкция обеспечивает идеальный баланс между производительностью сверхтвердого материала и экономической эффективностью инструмента.

Две режущие кромки удваивают ресурс пластины. При износе первой кромки пластина переворачивается, и в работу вступает вторая кромка с теми же характеристиками. Для серийного производства это означает снижение стоимости обработки и сокращение простоев на замену инструмента.

Твердосплавная основа выполняет важную демпфирующую функцию, гася вибрации и защищая хрупкие CBN-сегменты от выкрашивания. Это особенно важно при обработке канавок в твердых материалах, где нагрузки на режущую кромку максимальны.

Сплав RS2800A: 90% CBN с зерном 14 мкм
Сплав RS2800A с 90% концентрацией кубического нитрида бора и зерном 14 мкм представляет собой премиальный материал, специально разработанный для обработки чугуна и закаленных сталей.

Высокая концентрация CBN обеспечивает исключительную стойкость к абразивному износу, который является основной проблемой при обработке чугуна. Отбеленный слой, карбидные включения, графитовые выделения — все это не оказывает разрушающего воздействия на режущую кромку.

Зерно 14 мкм выбрано как оптимальный баланс между прочностью режущей кромки и достигаемым качеством поверхности. При обработке канавок шириной 3 мм это особенно важно, так как качество боковых стенок напрямую влияет на посадку стопорных колец и уплотнений.

При обработке закаленных сталей твердостью до 65 HRC сплав RS2800A демонстрирует высокую стойкость к диффузионному износу и термическим нагрузкам, сохраняя остроту кромки на протяжении всего ресурса.

Преимущества для обработки канавок в чугуне
При проточке канавок в чугунных деталях пластина RKS032104 RS2800A демонстрирует исключительные результаты. Скорости резания могут достигать 250-450 м/мин, что в 5-10 раз выше, чем при использовании твердосплавного инструмента.

Особенно эффективна пластина при обработке канавок под стопорные кольца в корпусных деталях, фланцах, ступицах. Четкая геометрия боковых стенок обеспечивает надежную фиксацию колец, а радиус 0.4 мм исключает концентрацию напряжений в углах.

Качество поверхности дна и стенок канавки достигает Ra 0.4-0.8 мкм, что позволяет использовать детали без дополнительной обработки. Стойкость пластины измеряется сотнями обработанных канавок.

Преимущества для обработки канавок в закаленных сталях
При обработке канавок в закаленных сталях твердостью 50-65 HRC пластина RKS032104 RS2800A позволяет выполнять операции, традиционно требовавшие шлифования или электроэрозионной обработки. Проточка канавок после закалки выполняется на том же токарном станке, исключая трудоемкие операции.

Радиус 0.4 мм обеспечивает достаточную прочность кромки для работы с твердыми материалами, одновременно создавая оптимальную геометрию углов канавки. Отсутствие прижогов и микротрещин, характерных для шлифования, повышает усталостную прочность деталей.

Особенно востребована пластина при изготовлении зубчатых колес, валов, осей и других ответственных деталей, где требуются точные канавки под стопорные кольца после термообработки.

Области применения
Пластина RKS032104 RS2800A предназначена для широкого спектра операций по обработке канавок в различных отраслях промышленности.

Автомобилестроение: проточка канавок под стопорные кольца в валах КПП, полуосях, ступицах колес, элементах подвески.

Гидравлика и пневматика: формирование уплотнительных канавок в корпусах цилиндров, поршнях, золотниках распределителей.

Подшипниковая промышленность: обработка канавок для сепараторов и уплотнений в кольцах подшипников.

Общее машиностроение: проточка канавок в валах, осях, фланцах, корпусных деталях различного назначения.

Ремонт и восстановление: изготовление ремонтных деталей с канавками под стандартные стопорные кольца и уплотнения.
