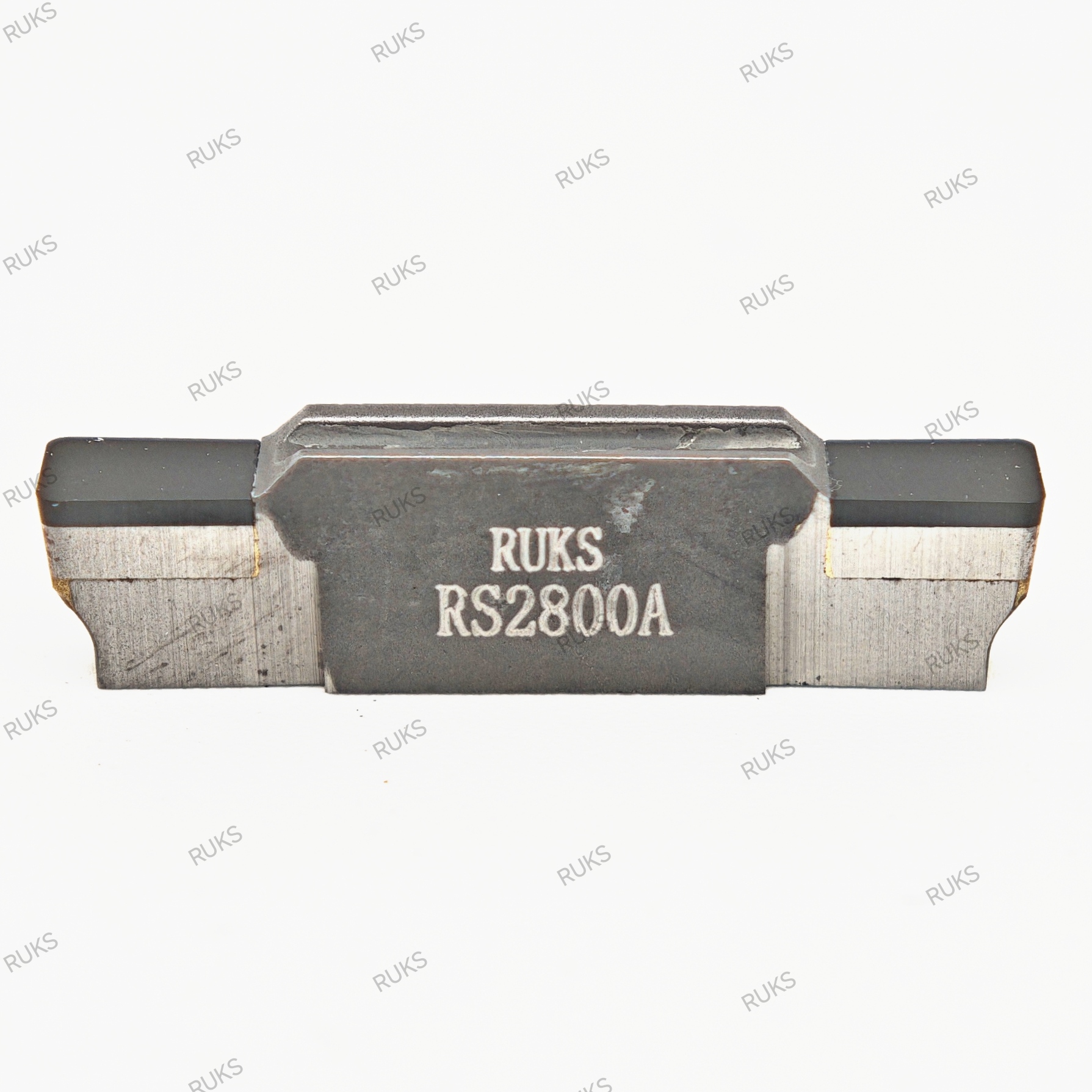

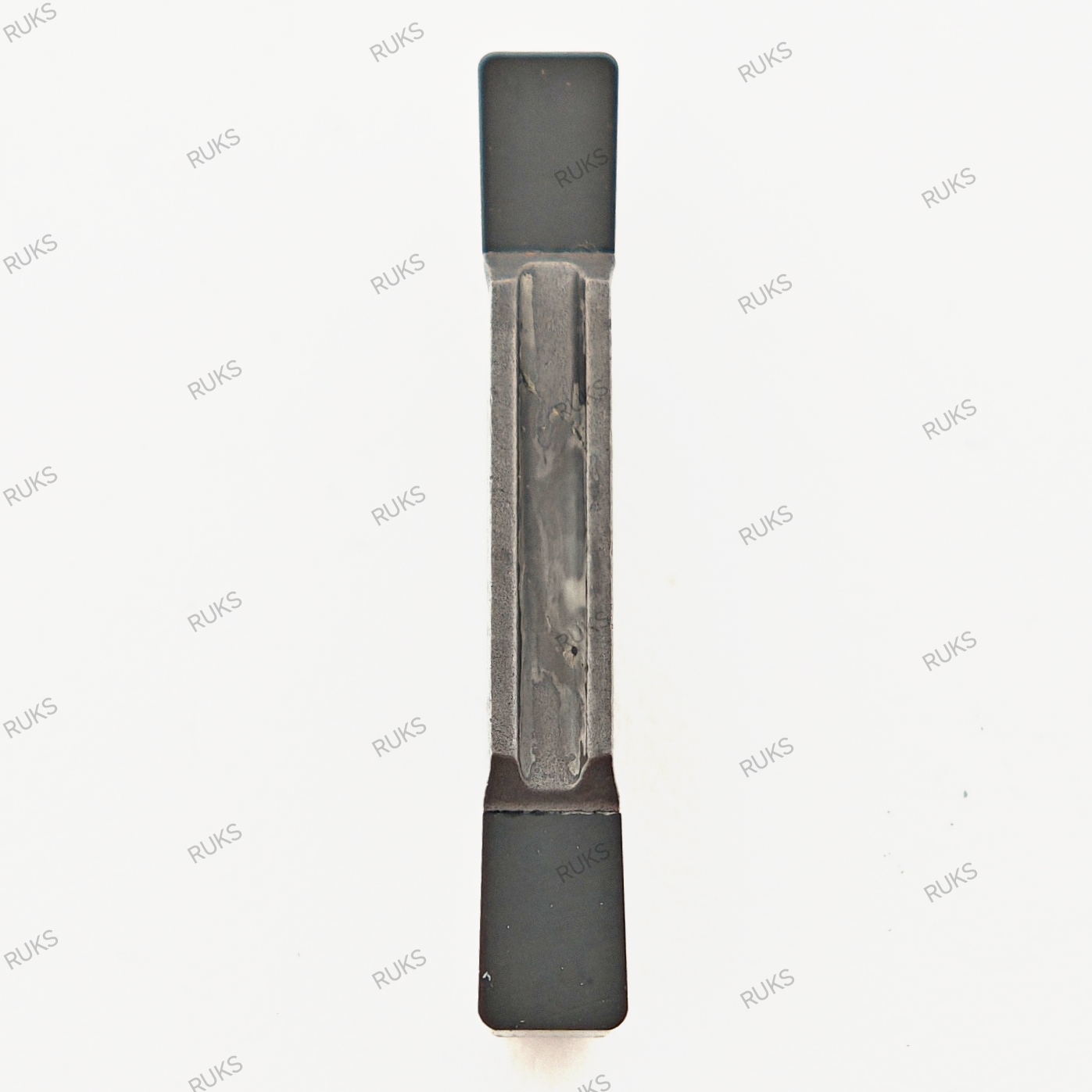

Пластина RKS042504 RS2800A представляет собой специализированный инструмент для обработки точных канавок шириной 4 мм в деталях из чугуна и закаленных сталей. Это решение для задач, где требуются более широкие канавки под стандартные стопорные кольца, массивные уплотнения или другие конструктивные элементы ответственных узлов.

Расшифровка обозначения полностью раскрывает геометрию инструмента:

R — бренд RUKS

K — композитная конструкция с напайными CBN-сегментами

S — Straight / Прямоугольная (обозначение для пластин с прямоугольным профилем)

04 — ширина пластины 4 мм

25 — длина пластины 25 мм

04 — радиус при вершине 0.4 мм

Таким образом, рабочая часть пластины имеет ширину 4 мм и радиус скругления углов 0.4 мм, что позволяет формировать канавки с четко выраженными боковыми стенками и плавным переходом в донной части. Увеличенная ширина расширяет область применения инструмента на более крупные детали и более массивные соединения.

Две режущие кромки из CBN 90% на твердосплавной основе
Пластина RKS042504 выполнена по композитной технологии с двумя режущими кромками из кубического нитрида бора, напаянными на прочную твердосплавную основу. Это конструктивное решение обеспечивает оптимальный баланс между производительностью сверхтвердого материала и экономической эффективностью инструмента.

Две режущие кромки удваивают ресурс пластины. При износе первой кромки пластина переворачивается, и в работу вступает вторая кромка с идентичными характеристиками. Для серийного производства деталей с канавками шириной 4 мм это означает:

Снижение затрат на инструмент на 40-50%

Сокращение простоев на замену

Упрощение складского учета

Твердосплавная основа выполняет важную демпфирующую функцию, гася вибрации и защищая хрупкие CBN-сегменты от выкрашивания. Это особенно важно при обработке канавок в твердых материалах, где нагрузки на режущую кромку максимальны, а любые микроудары могут привести к преждевременному выходу инструмента из строя.

Сплав RS2800A: 90% CBN с зерном 14 мкм
Сплав RS2800A с 90% концентрацией кубического нитрида бора и зерном 14 мкм представляет собой премиальный материал, специально разработанный для обработки чугуна и закаленных сталей в самых тяжелых условиях.

90% концентрация CBN обеспечивает исключительную стойкость к абразивному износу. При обработке чугуна, особенно с отбеленным слоем или карбидными включениями, твердосплавный инструмент теряет геометрию за считанные минуты. CBN-пластина работает часами, сохраняя остроту кромки и точность профиля.

Зерно 14 мкм выбрано как оптимальный баланс между прочностью режущей кромки и достигаемым качеством поверхности. При обработке канавок шириной 4 мм качество боковых стенок и дна напрямую влияет на посадку стопорных колец и работоспособность уплотнений.

При обработке закаленных сталей твердостью до 65 HRC сплав RS2800A демонстрирует высокую стойкость к диффузионному износу и термическим нагрузкам, сохраняя остроту кромки на протяжении всего ресурса.

Преимущества для обработки канавок в чугуне
При проточке канавок шириной 4 мм в чугунных деталях пластина RKS042504 RS2800A демонстрирует исключительные результаты, недостижимые для твердосплавного инструмента.

Скорость резания может достигать 250-450 м/мин, что в 5-10 раз выше, чем при использовании твердого сплава. Это кардинально сокращает машинное время и повышает производительность обработки.

Стойкость измеряется сотнями обработанных канавок. Одна пластина способна выполнить объем работ, для которого потребовались бы десятки твердосплавных пластин.

Качество поверхности дна и стенок канавки достигает Ra 0.4-0.8 мкм, что позволяет использовать детали без дополнительной обработки. Четкая геометрия обеспечивает надежную фиксацию стопорных колец и эффективную работу уплотнений.

Особенно эффективна пластина при обработке:

Канавок в корпусных деталях из высокопрочного чугуна

Уплотнительных канавок в гидроцилиндрах

Канавок под стопорные кольца в ступицах и фланцах

Преимущества для обработки канавок в закаленных сталях
При обработке канавок шириной 4 мм в закаленных сталях твердостью 50-65 HRC пластина RKS042504 RS2800A позволяет выполнять операции, традиционно требовавшие шлифования или электроэрозионной обработки.

Технологическое преимущество: проточка канавок после закалки выполняется на том же токарном станке, где производилась предварительная обработка. Это исключает необходимость транспортировки деталей на другое оборудование, переустановки и связанных с этим погрешностей.

Качество поверхности: отсутствие прижогов и микротрещин, характерных для шлифования, повышает усталостную прочность деталей. Это критически важно для ответственных узлов, работающих под циклическими нагрузками.

Точность: стабильность геометрии на протяжении всего ресурса пластины обеспечивает идентичность всех канавок в партии, что особенно важно для серийного производства.

Особенно востребована пластина при изготовлении:

Зубчатых колес и валов КПП

Деталей подвески грузовых автомобилей

Элементов гидравлики высокого давления

Компонентов редукторов и приводов

Области применения
Пластина RKS042504 RS2800A предназначена для широкого спектра операций по обработке канавок шириной 4 мм в различных отраслях промышленности.

Автомобилестроение:

Проточка канавок под стопорные кольца в валах КПП и раздаточных коробок

Обработка уплотнительных канавок в ступицах колес грузовых автомобилей

Формирование канавок в элементах подвески и рулевого управления

Гидравлика и пневматика:

Уплотнительные канавки в корпусах гидроцилиндров большого диаметра

Канавки в поршнях и штоках

Элементы распределителей и клапанной аппаратуры

Общее машиностроение:

Канавки в валах, осях, фланцах

Стопорные канавки в корпусных деталях

Элементы технологической оснастки и приспособлений

Ремонт и восстановление:

Изготовление ремонтных деталей с канавками под стандартные стопорные кольца

Восстановление изношенных канавок в оборудовании
