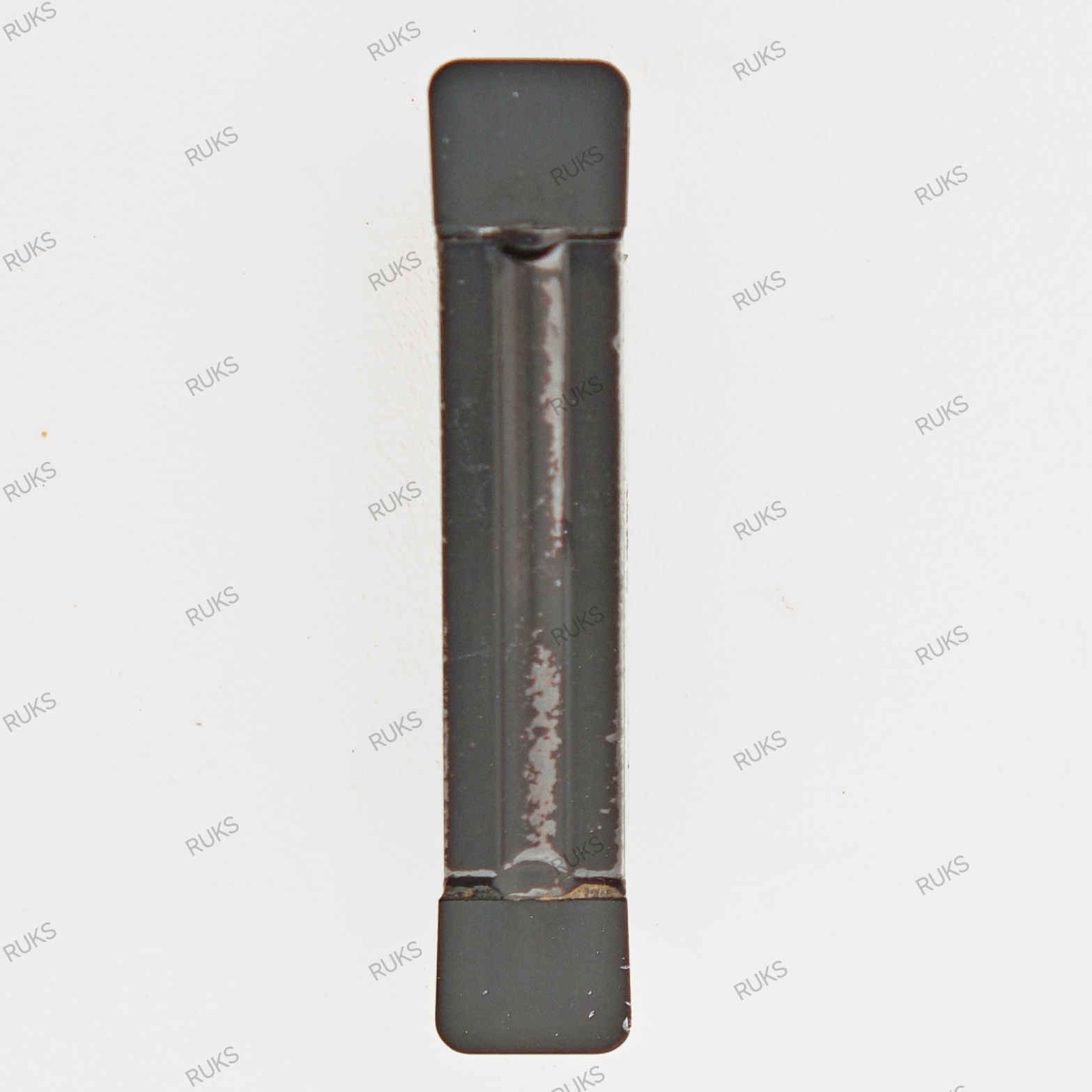

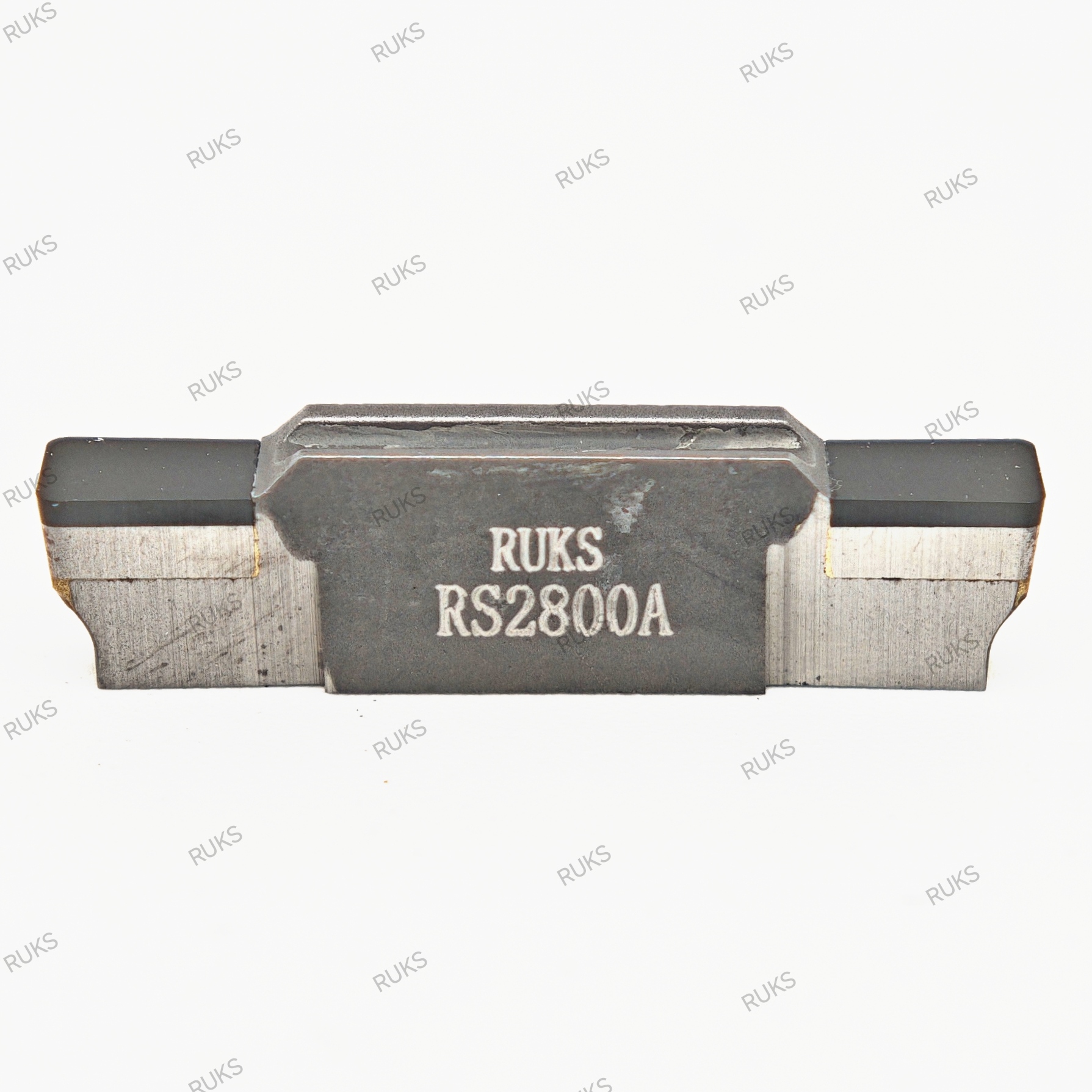

Пластина RKS052508 RS2800A представляет собой специализированный инструмент усиленного формата, созданный для обработки широких канавок размером 5 мм в деталях из чугуна и закаленных сталей. Это решение для задач, где требуются массивные канавки под крупные стопорные кольца, мощные уплотнения и другие ответственные конструктивные элементы тяжелого оборудования.

Расшифровка обозначения полностью раскрывает геометрию инструмента:

R — бренд RUKS

K — композитная конструкция с напайными CBN-сегментами

S — Straight / Прямоугольная (обозначение для пластин с прямоугольным профилем)

05 — ширина пластины 5 мм

25 — длина пластины 25 мм

08 — радиус при вершине 0.8 мм

Таким образом, рабочая часть пластины имеет ширину 5 мм и радиус скругления углов 0.8 мм, что позволяет формировать широкие канавки с четкими боковыми стенками и усиленными плавными переходами в донной части. Увеличенный радиус 0.8 мм обеспечивает дополнительную прочность режущей кромки при высоких нагрузках.

Две режущие кромки из CBN 90% на твердосплавной основе
Пластина RKS052508 выполнена по композитной технологии с двумя режущими кромками из кубического нитрида бора, напаянными на прочную твердосплавную основу. Для широких канавок, где нагрузки на инструмент максимальны, такая конструкция является оптимальным выбором.

Две режущие кромки обеспечивают:

Удвоенный ресурс пластины

Снижение затрат на инструмент на 40-50%

Сокращение простоев на замену

Упрощение складского учета

Твердосплавная основа выполняет критически важную функцию демпфирования, гася вибрации и защищая хрупкие CBN-сегменты от выкрашивания. При обработке широких канавок в твердых материалах нагрузки на инструмент максимальны, и качество основы напрямую определяет надежность работы.

Сплав RS2800A: 90% CBN с зерном 14 мкм для тяжелых условий
Сплав RS2800A с 90% концентрацией кубического нитрида бора и зерном 14 мкм представляет собой премиальный материал, специально разработанный для обработки чугуна и закаленных сталей в самых тяжелых условиях промышленного производства.

90% концентрация CBN обеспечивает исключительную стойкость к абразивному износу. При обработке широких канавок в чугуне, особенно с отбеленным слоем или карбидными включениями, твердосплавный инструмент теряет геометрию за считанные минуты. CBN-пластина работает часами, сохраняя остроту кромки и точность профиля на протяжении всего ресурса.

Зерно 14 мкм выбрано как оптимальный баланс между прочностью режущей кромки и достигаемым качеством поверхности. При обработке широких канавок шириной 5 мм качество боковых стенок и дна напрямую влияет на работоспособность узла — посадку стопорных колец, эффективность уплотнений, распределение нагрузок.

При обработке закаленных сталей твердостью до 65 HRC сплав RS2800A демонстрирует высокую стойкость к диффузионному износу и термическим нагрузкам, сохраняя остроту кромки на протяжении всего ресурса.

Преимущества для обработки широких канавок в чугуне
При проточке канавок шириной 5 мм в чугунных деталях пластина RKS052508 RS2800A демонстрирует результаты, принципиально недостижимые для твердосплавного инструмента.

Производительность:

Скорость резания до 250-450 м/мин — в 5-10 раз выше твердого сплава

Возможность обработки за один проход даже при значительной глубине

Минимальное машинное время на каждую канавку

Стойкость:

Ресурс измеряется сотнями обработанных канавок

Одна пластина заменяет десятки твердосплавных аналогов

Стабильность геометрии на протяжении всего ресурса

Качество:

Чистота поверхности Ra 0.4-0.8 мкм без дополнительной обработки

Четкая геометрия боковых стенок для надежной фиксации колец

Отсутствие заусенцев и микротрещин

Особенно эффективна пластина при обработке крупных чугунных деталей:

Корпусов мощных гидроцилиндров

Станин тяжелых станков

Элементов металлургического оборудования

Деталей карьерной техники

Преимущества для обработки широких канавок в закаленных сталях
При обработке канавок шириной 5 мм в закаленных сталях твердостью 50-65 HRC пластина RKS052508 RS2800A позволяет выполнять операции, традиционно требовавшие уникального оборудования.

Технологическое преимущество:

Проточка канавок после закалки на том же токарном станке

Исключение электроэрозионной обработки и шлифования

Сокращение технологического цикла в 3-5 раз

Качество поверхности:

Отсутствие прижогов и микротрещин, характерных для шлифования

Повышение усталостной прочности деталей

Идеальная геометрия для работы под нагрузкой

Точность:

Стабильность размеров от первой до последней детали

Минимальный разброс параметров в партии

Предсказуемый результат без подналадки

Особенно востребована пластина при изготовлении:

Валов и осей тяжелых машин

Штоков гидроцилиндров большого диаметра

Зубчатых колес крупных редукторов

Элементов бурового и горного оборудования

Области применения
Пластина RKS052508 RS2800A предназначена для широкого спектра операций по обработке канавок шириной 5 мм в различных отраслях тяжелой промышленности.

Тяжелое машиностроение:

Канавки в валах прокатных станов

Уплотнительные канавки в гидроцилиндрах карьерной техники

Стопорные канавки в узлах экскаваторов и бульдозеров

Металлургия:

Элементы оборудования непрерывной разливки стали

Детали рольгангов и транспортеров

Узлы прокатных клетей

Гидравлика и пневматика:

Канавки в корпусах мощных гидроцилиндров

Уплотнительные элементы распределителей

Детали насосов высокого давления

Энергетика:

Компоненты турбинного оборудования

Элементы гидротурбин

Детали запорной арматуры

Судостроение:

Валы и оси судовых механизмов

Элементы рулевых машин

Детали палубного оборудования
