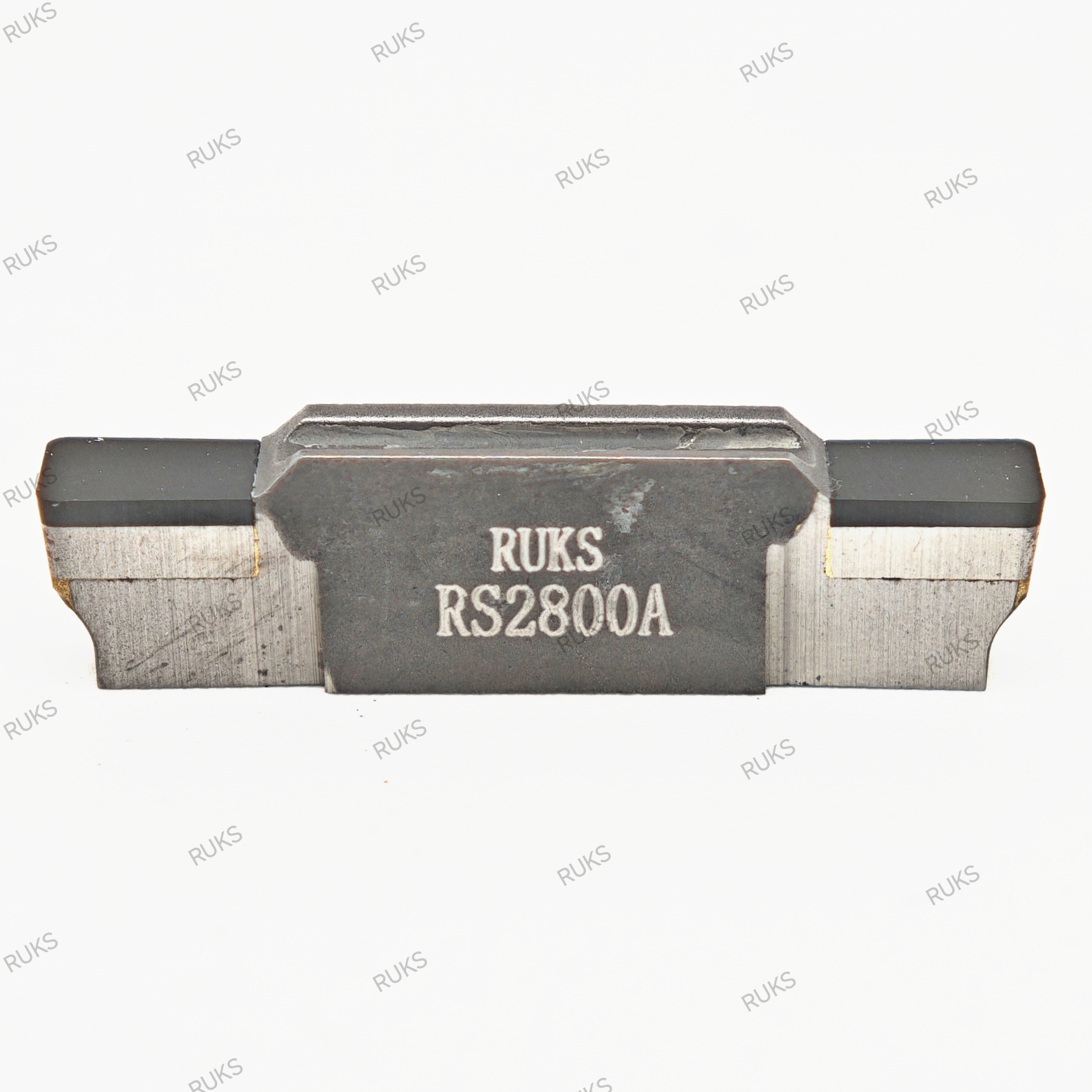

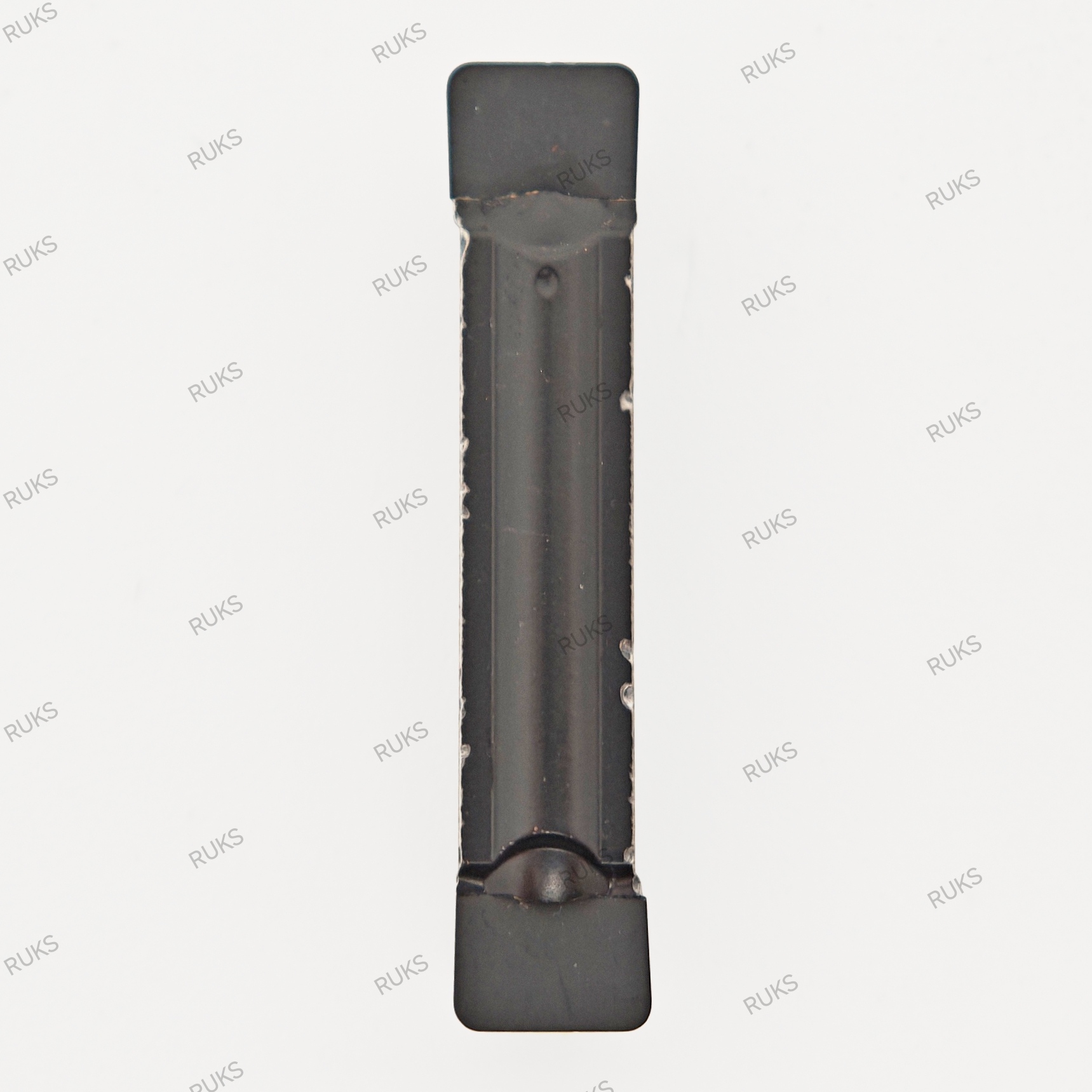

Пластина RKS063008 RS2800A представляет собой специализированный инструмент крупного промышленного формата, созданный для обработки широких канавок размером 6 мм в массивных деталях из чугуна и закаленных сталей. Это решение для самых ответственных задач тяжелого машиностроения, металлургии, энергетики и горнодобывающей промышленности, где требуются канавки под крупногабаритные стопорные кольца, мощные уплотнения и другие конструктивные элементы, работающие в экстремальных условиях.

Расшифровка обозначения полностью раскрывает геометрию инструмента:

R — бренд RUKS

K — композитная конструкция с напайными CBN-сегментами

S — Straight / Прямоугольная (обозначение для пластин с прямоугольным профилем)

06 — ширина пластины 6 мм

30 — длина пластины 30 мм

08 — радиус при вершине 0.8 мм

Таким образом, рабочая часть пластины имеет ширину 6 мм и радиус скругления углов 0.8 мм, что позволяет формировать широкие канавки с четкими боковыми стенками и усиленными плавными переходами в донной части. Увеличенная длина пластины 30 мм обеспечивает максимальную жесткость и устойчивость при обработке глубоких канавок в крупногабаритных деталях.

Две режущие кромки из CBN 90% на мощной твердосплавной основе
Пластина RKS063008 выполнена по композитной технологии с двумя режущими кромками из кубического нитрида бора, напаянными на массивную твердосплавную основу. Для широких канавок промышленного масштаба, где нагрузки на инструмент максимальны, такая конструкция является единственно правильным выбором.

Две режущие кромки обеспечивают:

Удвоенный ресурс пластины в условиях тяжелого производства

Снижение затрат на инструмент на 40-50% даже в крупном формате

Минимизацию простоев на замену в непрерывном производстве

Упрощение складского учета дорогостоящего инструмента

Массивная твердосплавная основа выполняет критически важную функцию демпфирования, эффективно гася вибрации и защищая хрупкие CBN-сегменты от выкрашивания. При обработке широких канавок глубиной до нескольких миллиметров в твердых материалах нагрузки на инструмент достигают максимума, и качество основы напрямую определяет надежность и ресурс работы.

Сплав RS2800A: 90% CBN с зерном 14 мкм для промышленных условий
Сплав RS2800A с 90% концентрацией кубического нитрида бора и зерном 14 мкм представляет собой премиальный материал, специально разработанный для обработки чугуна и закаленных сталей в самых тяжелых условиях промышленного производства.

90% концентрация CBN обеспечивает исключительную стойкость к абразивному износу. При обработке широких канавок в крупных чугунных деталях, особенно с отбеленным слоем, карбидными включениями и графитовыми выделениями, твердосплавный инструмент теряет геометрию за считанные минуты. CBN-пластина работает часами, сохраняя остроту кромки и точность профиля на протяжении всего ресурса, что критически важно для крупносерийного производства.

Зерно 14 мкм выбрано как оптимальный баланс между прочностью режущей кромки и достигаемым качеством поверхности. При обработке широких канавок шириной 6 мм качество боковых стенок и дна напрямую влияет на работоспособность ответственного узла — посадку массивных стопорных колец, эффективность мощных уплотнений, распределение нагрузок в тяжелонагруженных конструкциях.

При обработке закаленных сталей твердостью до 65 HRC сплав RS2800A демонстрирует высокую стойкость к диффузионному износу и термическим нагрузкам, сохраняя остроту кромки на протяжении всего ресурса даже при обработке крупных деталей с неравномерным припуском.

Преимущества для обработки широких канавок в крупных чугунных деталях
При проточке канавок шириной 6 мм в крупногабаритных чугунных деталях пластина RKS063008 RS2800A демонстрирует результаты, принципиально недостижимые для твердосплавного инструмента.

Производительность промышленного масштаба:

Скорость резания до 250-450 м/мин — в 5-10 раз выше твердого сплава

Возможность обработки за один проход при глубине канавки до 3-4 мм

Минимальное машинное время на каждую канавку, критичное для крупных деталей

Стойкость в тяжелых условиях:

Ресурс измеряется сотнями обработанных канавок в крупных деталях

Одна пластина заменяет десятки твердосплавных аналогов

Стабильность геометрии на протяжении всего ресурса, исключающая подналадку

Качество промышленного уровня:

Чистота поверхности Ra 0.4-0.8 мкм без дополнительной обработки

Четкая геометрия боковых стенок для надежной фиксации крупных колец

Отсутствие заусенцев и микротрещин, повышающее надежность узлов

Особенно эффективна пластина при обработке крупных чугунных деталей:

Станин мощных прессов и тяжелых станков

Корпусов крупных гидроцилиндров карьерной техники

Элементов металлургического оборудования

Деталей дробилок и мельниц горнорудного оборудования

Преимущества для обработки широких канавок в крупных закаленных деталях
При обработке канавок шириной 6 мм в крупных закаленных стальных деталях твердостью 50-65 HRC пластина RKS063008 RS2800A позволяет выполнять операции, традиционно требовавшие уникального шлифовального оборудования или электроэрозионных станков.

Технологическое преимущество:

Проточка канавок после закалки на том же токарном станке

Исключение транспортировки крупных деталей на другое оборудование

Сокращение технологического цикла в 3-5 раз для крупногабаритных изделий

Качество поверхности:

Отсутствие прижогов и микротрещин, характерных для шлифования крупных деталей

Повышение усталостной прочности ответственных узлов

Идеальная геометрия для работы под экстремальными нагрузками

Точность промышленного уровня:

Стабильность размеров от первой до последней детали в крупной партии

Минимальный разброс параметров, исключающий брак

Предсказуемый результат без подналадки в серийном производстве

Особенно востребована пластина при изготовлении:

Валов прокатных станов и крупного металлургического оборудования

Штоков мощных гидроцилиндров карьерной техники

Зубчатых колес крупных редукторов и приводов

Элементов бурового оборудования и горных машин

Деталей энергетических установок и турбин

Области применения в тяжелой промышленности
Пластина RKS063008 RS2800A предназначена для самых ответственных операций по обработке широких канавок в различных отраслях тяжелой промышленности.

Металлургия:

Канавки в валках прокатных станов

Уплотнительные канавки в оборудовании непрерывной разливки стали

Стопорные канавки в узлах рольгангов и транспортеров

Элементы прокатных клетей и вспомогательного оборудования

Тяжелое машиностроение:

Канавки в валах мощных прессов и штамповочного оборудования

Уплотнительные элементы гидроцилиндров карьерных экскаваторов

Стопорные канавки в узлах шагающих экскаваторов и драглайнов

Детали бульдозеров, скреперов и другой тяжелой техники

Горнодобывающая промышленность:

Элементы дробилок и мельниц

Детали конвейерного оборудования

Узлы буровых установок и станков

Энергетика:

Компоненты турбинного оборудования

Элементы гидротурбин и генераторов

Детали запорной арматуры высокого давления

Судостроение:

Валы и оси крупных судовых механизмов

Элементы рулевых машин и винторулевых колонн

Детали палубного оборудования грузовых судов
