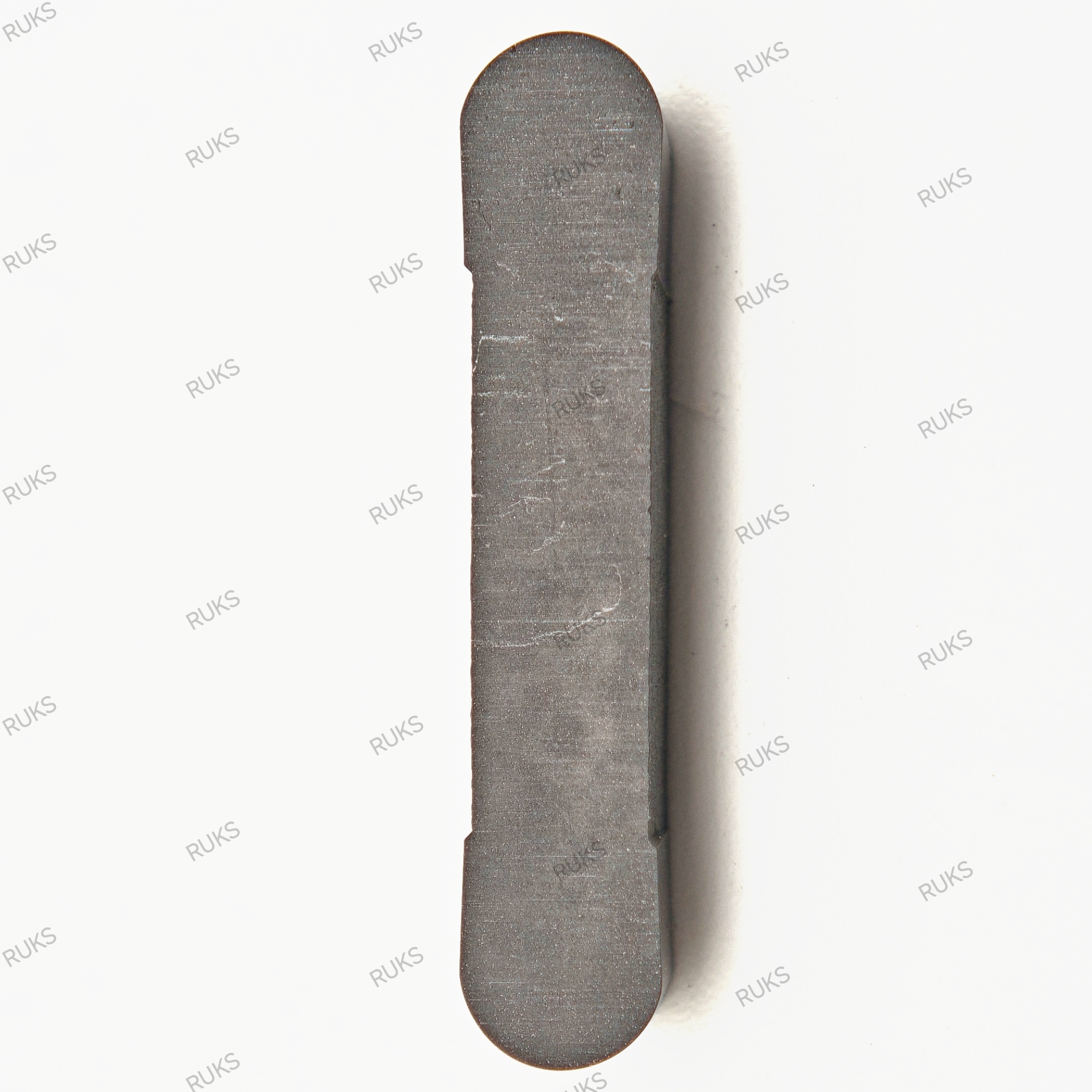

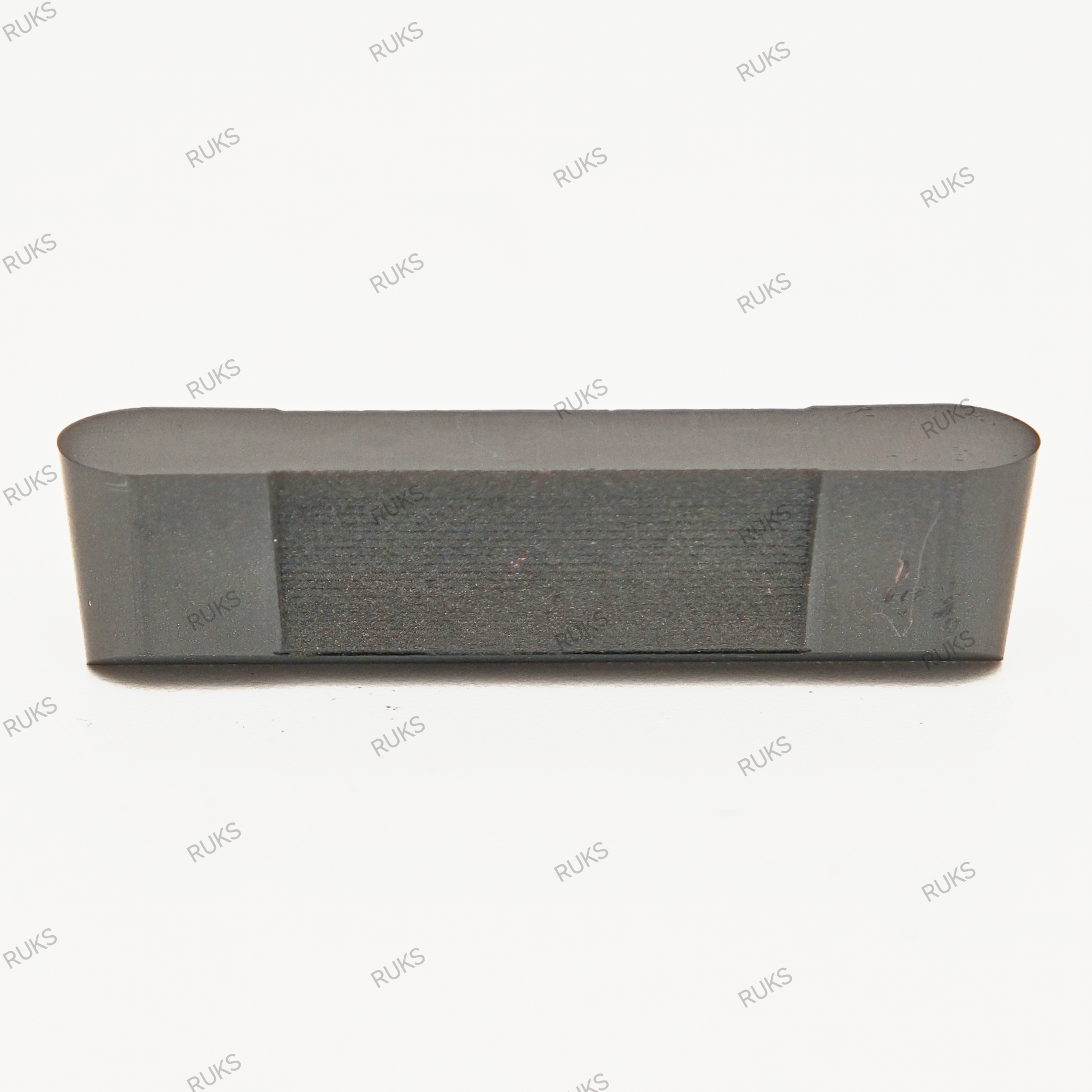

Пластина RMR0525 RS2800A представляет собой инструмент премиального уровня — цельномонолитную пластину из кубического нитрида бора, предназначенную для высокоточной обработки сферических канавок и радиусных поверхностей увеличенного размера. Монолитная конструкция означает, что сверхтвердый материал CBN занимает весь объем инструмента, что обеспечивает максимально возможные характеристики жесткости, теплопроводности и износостойкости, особенно важные при обработке крупных радиусных поверхностей.

Расшифровка обозначения раскрывает геометрию и конструкцию инструмента:

R — бренд RUKS

M — Monolith / Монолитная (цельная конструкция из CBN)

R — Radius / Радиусная (для сферических поверхностей)

05 — ширина пластины 5 мм

25 — длина пластины 25 мм

Таким образом, рабочая часть пластины имеет ширину 5 мм с радиусом 2.5 мм, что соответствует полусферическому профилю диаметром 5 мм. Это оптимальная геометрия для формирования точных радиусных канавок среднего и крупного размера в ответственных деталях тяжелого машиностроения.

Монолитная конструкция: абсолютное преимущество для крупных радиусов
Пластины серии RMR с индексом M (Monolith) представляют собой вершину технологии CBN-инструмента. Для обработки крупных радиусных поверхностей преимущества монолитной конструкции становятся определяющими.

Преимущества монолитной конструкции для крупных радиусных поверхностей:

Максимальная жесткость. При ширине 5 мм и радиусе 2.5 мм нагрузки на инструмент значительно выше, чем при обработке малых радиусов. Монолитная конструкция исключает микроподвижки под нагрузкой, что критически важно для точного формирования крупных радиусных поверхностей.

Идеальная теплопроводность. Крупный радиус означает больший объем контакта с материалом и, соответственно, большее тепловыделение. Монолитный CBN эффективно отводит тепло из зоны резания по всему объему пластины, предотвращая перегрев и преждевременный износ.

Равномерный износ по всему радиусу. Пластина изнашивается предсказуемо, без локальных выкрашиваний, что особенно важно для сохранения точной геометрии крупного радиуса на протяжении всего ресурса.

Максимальная стойкость при тяжелых режимах. Увеличенный формат требует максимальной надежности инструмента — монолитная конструкция обеспечивает ее в полной мере.

Для крупных радиусных поверхностей, где точность профиля напрямую влияет на работоспособность ответственных узлов, преимущества монолитной конструкции становятся безальтернативными.

Сплав RS2800A: 90% CBN с зерном 14 мкм для тяжелых условий
Сплав RS2800A с 90% концентрацией кубического нитрида бора и зерном 14 мкм представляет собой премиальный материал, специально разработанный для обработки чугуна и закаленных сталей в самых тяжелых условиях промышленного производства.

90% концентрация CBN обеспечивает исключительную стойкость к абразивному износу. При обработке крупных радиусных канавок в чугуне, особенно с отбеленным слоем или карбидными включениями, твердосплавный инструмент теряет геометрию за считанные минуты. Монолитная CBN-пластина работает часами, сохраняя точность крупного радиусного профиля на протяжении всего ресурса.

Зерно 14 мкм выбрано как оптимальный баланс между прочностью режущей кромки и достигаемым качеством поверхности. Для крупных радиусных поверхностей качество обработки критически важно, так как любые микронеровности влияют на работу сопряженных деталей — трение в крупных подшипниках, уплотнение в мощных гидроцилиндрах, распределение напряжений в ответственных узлах тяжелого оборудования.

При обработке закаленных сталей твердостью до 65 HRC сплав RS2800A демонстрирует высокую стойкость к диффузионному износу и термическим нагрузкам, сохраняя остроту кромки и точность крупного радиуса на протяжении всего ресурса.

Преимущества монолитной радиусной пластины для обработки крупных чугунных деталей
При формировании радиусных канавок шириной 5 мм в крупных чугунных деталях пластина RMR0525 RS2800A демонстрирует результаты, принципиально недостижимые для любого другого инструмента.

Точность крупного профиля:

Идеальное соблюдение радиуса 2.5 мм от первой до последней детали

Отсутствие искажений геометрии при износе даже на больших партиях

Стабильность размеров в пределах жестких допусков

Производительность промышленного масштаба:

Скорость резания до 250-450 м/мин

Формирование готового крупного профиля за один проход

Минимальное машинное время для крупных деталей

Качество поверхности:

Чистота Ra 0.2-0.6 мкм на крупной радиусной поверхности

Отсутствие микротрещин и прижогов

Идеальная геометрия для сопряженных деталей тяжелого оборудования

Области применения в тяжелом машиностроении
Пластина RMR0525 RS2800A предназначена для широкого спектра операций по обработке крупных радиусных поверхностей в различных отраслях тяжелой промышленности.

Металлургия:

Крупные дорожки качения в корпусах подшипников прокатных станов

Радиусные поверхности в оборудовании непрерывной разливки стали

Сферические элементы рольгангов и транспортеров

Тяжелое машиностроение:

Сферические опоры мощных прессов и штамповочного оборудования

Радиусные направляющие крупных станков

Профильные поверхности в узлах карьерных экскаваторов
