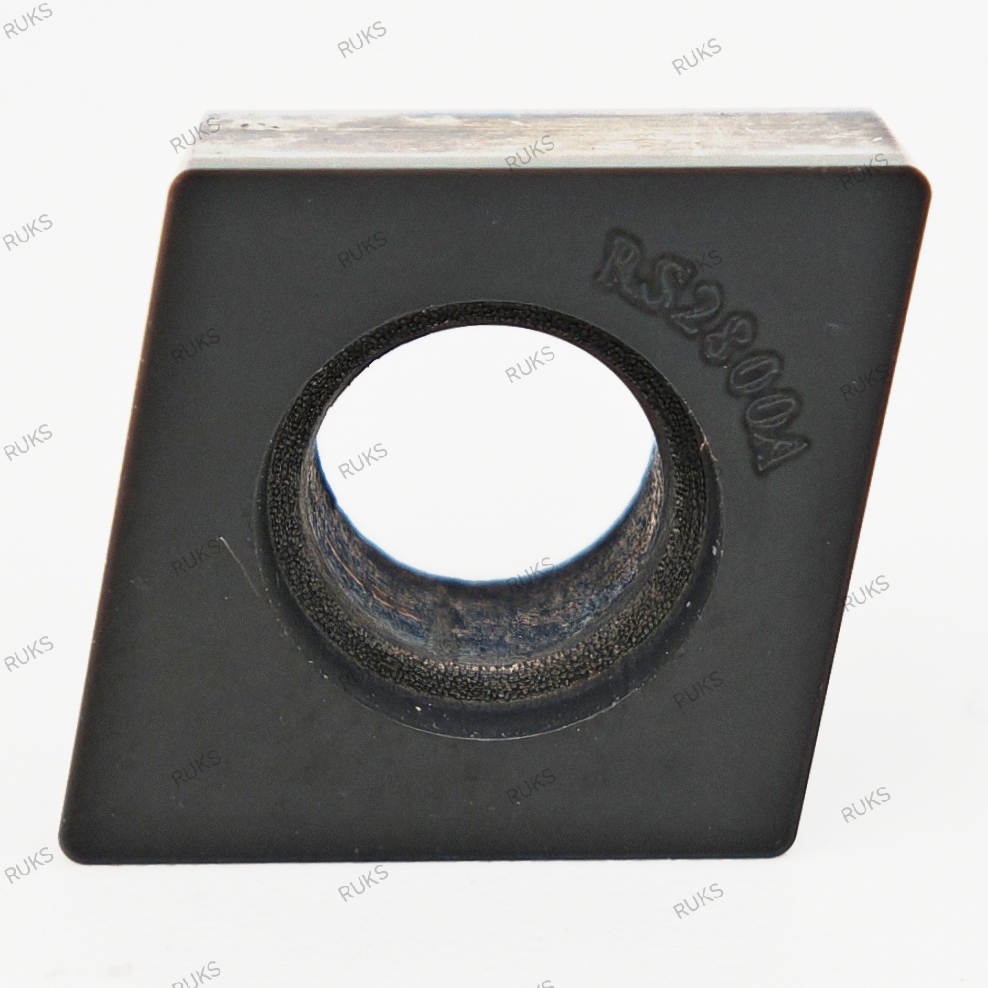

Пластина CCGW 09T304-F RS2000 представляет собой композитную конструкцию класса «CBN Tipped» — высококачественная режущая часть из поликристаллического кубического нитрида бора (PCBN) напаяна на прочную твердосплавную основу . Это стратегическое инженерное решение, позволяющее получить максимальную производительность от сверхтвердого материала там, где он действительно нужен — на режущей кромке, при этом значительно снижая стоимость инструмента по сравнению с цельными CBN-пластинами .

КЛЮЧЕВОЕ ПРЕИМУЩЕСТВО: Оптимизированный размер напайки CBN делает эту пластину идеальным выбором для чистовой обработки, где глубина резания невелика, а требования к качеству поверхности — максимальны. Вы платите только за тот объем сверхтвердого материала, который реально используется в работе.

🏭 ОБЛАСТИ ПРИМЕНЕНИЯ: ГДЕ ЭТА ПЛАСТИНА ДАЕТ МАКСИМАЛЬНЫЙ ЭФФЕКТ
✅ ЧИСТОВАЯ ОБРАБОТКА ЗАКАЛЕННЫХ ШЕСТЕРЕН И ПОДШИПНИКОВ

Внутренние и наружные диаметры колец подшипников (сталь 52100, 58-62 HRC)

Торцы и отверстия шестерен трансмиссии (8620, 20MnCr5)

Результат: Замена шлифования, Ra 0.4, сокращение цикла на 70%

✅ ФИНИШНОЕ ТОЧЕНИЕ ТОРМОЗНЫХ ДИСКОВ И СТУПИЦ

Серый чугун с абразивными включениями

Высокоскоростная обработка без СОЖ

Результат: Стойкость в 20-30 раз выше твердого сплава, идеальное качество поверхности

✅ ПРЕЦИЗИОННЫЕ ВАЛЫ И ШПИНДЕЛИ

Индукционно закаленные шейки валов (50-55 HRC)

Устранение поводок после термообработки

Результат: Обработка в центрах за одну установку

✅ ГИДРАВЛИКА И ПНЕВМАТИКА

Закаленные плунжеры и золотники

Цилиндры высокого давления

Результат: Микронная точность, зеркальная поверхность

⚠ КРИТИЧЕСКИ ВАЖНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
ОГРАНИЧЕНИЯ ПО ГЛУБИНЕ РЕЗАНИЯ:
Данная пластина имеет напайную конструкцию (Tipped CBN). Высота слоя CBN ограничена. Категорически не рекомендуется превышать глубину резания 0.3-0.4 мм во избежание подреза твердосплавной основы и катастрофического износа .

❗ ЭТО ИНСТРУМЕНТ ДЛЯ ЧИСТОВОЙ ОБРАБОТКИ:
Пластина CCGW 09T304-F RS2000 разработана специально для финишных операций. Для черновой обработки с большими глубинами резания и снятием литейной корки используйте пластины серии Full Edge CBN .

ТРЕБОВАНИЯ К ЖЕСТКОСТИ СИСТЕМЫ:

Минимальное биение державки (≤0.01 мм)

Жесткое крепление заготовки

Отсутствие люфтов в суппорте
