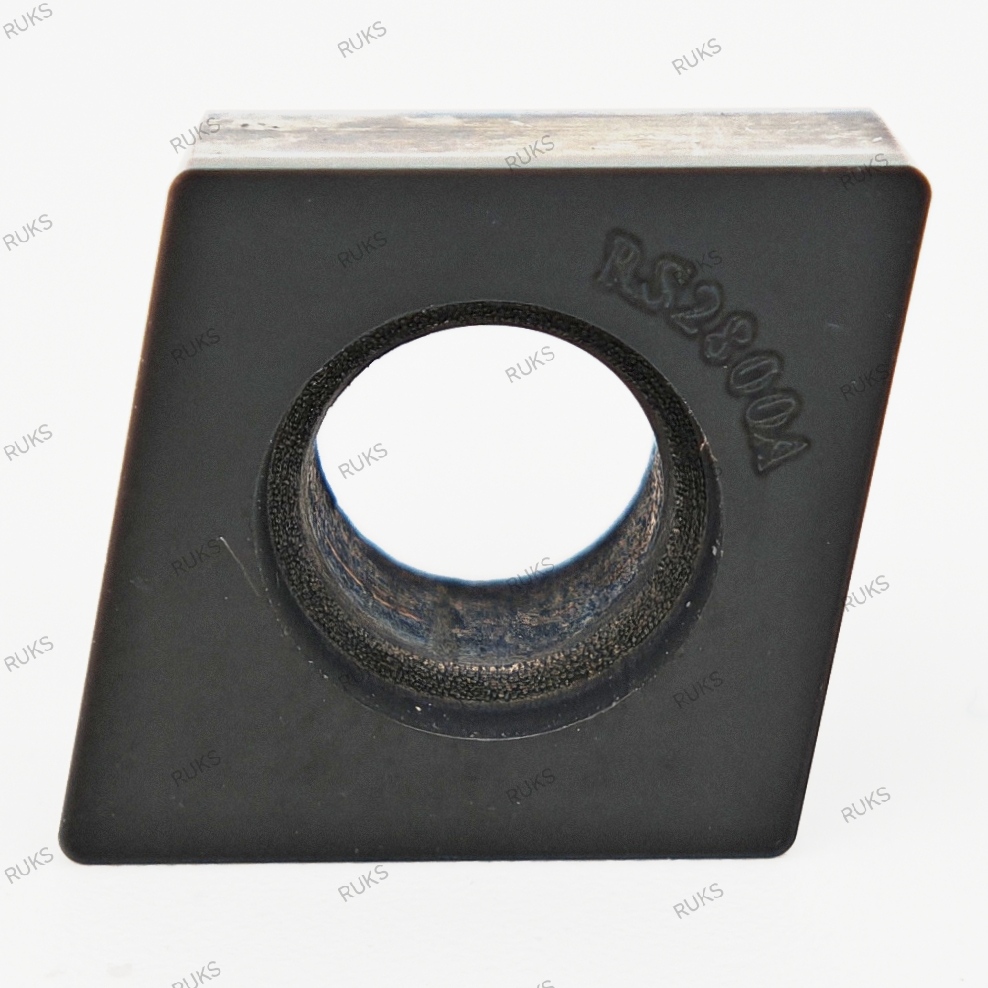

CCGW 09T304-F RS2800A — это композитная CBN-пластина, представляющая собой твердосплавную основу с напаянным высокоэффективным слоем поликристаллического кубического нитрида бора. Такая конструкция обеспечивает оптимальный баланс между производительностью и экономичностью: дорогостоящий сверхтвердый материал используется только в зоне резания, а несущая часть выполнена из прочного и доступного твердого сплава.

Ключевое преимущество: Композитная конструкция позволяет использовать премиальные свойства CBN при существенно более низкой стоимости по сравнению с цельными CBN-пластинами.
КОМПОЗИТНАЯ КОНСТРУКЦИЯ:

Верхний слой: Поликристаллический CBN (PCBN) толщиной ~0.7-1.0 мм

Основа: Прочный твердый сплав высокой прочности

Соединение: Высокотемпературная пайка в вакууме

МАТЕРИАЛ RS2800A:

90% концентрация CBN — максимальная износостойкость

Зерно 14 мкм — баланс прочности и качества поверхности

Специальная связка — оптимизирована для чугунов и закаленных сталей

ГЕОМЕТРИЯ CCGW:

Положительная геометрия для снижения усилий резания

Острая режущая кромка для минимальной шероховатости

Оптимизирована для малых подач (0.05-0.15 мм/об)

🏭 ОБЛАСТИ ПРИМЕНЕНИЯ: ГДЕ ЭТА ПЛАСТИНА МАКСИМАЛЬНО ЭФФЕКТИВНА
🔹 ТВЕРДОЕ ТОЧЕНИЕ (HARD TURNING) — ЗАМЕНА ШЛИФОВАНИЯ

Шестерни, валы, оси после закалки (58-62 HRC)

Внутренние и наружные кольца подшипников

Шпиндели, гильзы, штоки гидроцилиндров

🔹 ЧИСТОВАЯ ОБРАБОТКА ЧУГУНОВ

Тормозные диски и барабаны

Блоки цилиндров, головки блоков

Корпусные детали из высокопрочного чугуна

🔹 ПРЕЦИЗИОННОЕ МАШИНОСТРОЕНИЕ

Инструментальная оснастка после термообработки

Направляющие, матрицы, пуансоны

Детали гидравлической аппаратуры

КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА:

ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ

Пластина с крепежным отверстием, не требует замены державок.

Ресурс в 5-10 раз выше твердосплавных аналогов

Оптимальное решение для серийного производства

ВЫСОКОЕ КАЧЕСТВО ПОВЕРХНОСТИ

Чистота обработки Ra 0.2-0.8 мкм за один проход

Исключение операции шлифования

Отсутствие прижогов и микротрещин

СТАБИЛЬНОСТЬ РАЗМЕРОВ

Минимальный износ режущей кромки

Предсказуемый ресурс на всей партии

Сохранение геометрии детали

УНИВЕРСАЛЬНОСТЬ

Наружное и внутреннее точение

Торцевание, растачивание, контурная обработка

Работа на станках с ЧПУ и универсальных станках

⚠ КРИТИЧЕСКИ ВАЖНЫЕ УСЛОВИЯ ПРИМЕНЕНИЯ
ТРЕБОВАНИЯ К СИСТЕМЕ:

✅ Жесткость СПИД — максимальная, отсутствие вибраций

✅ Биение державки — не более 0.01 мм

✅ Мощность станка — достаточная для поддержания скорости

✅ Защитные кожухи — обязательно (высокие обороты)

НЕ РЕКОМЕНДУЕТСЯ:

❌ Обработка с ударными нагрузками

❌ Прерывистое резание с глубокими впадинами

❌ Обильное жидкостное охлаждение (риск термоудара)

❌ Работа на изношенном оборудовании с люфтами

ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ:

Плавный ввод инструмента в зону резания

Контроль износа по задней поверхности (VB max 0.15-0.2 мм)

Своевременная замена пластины для сохранения качества
