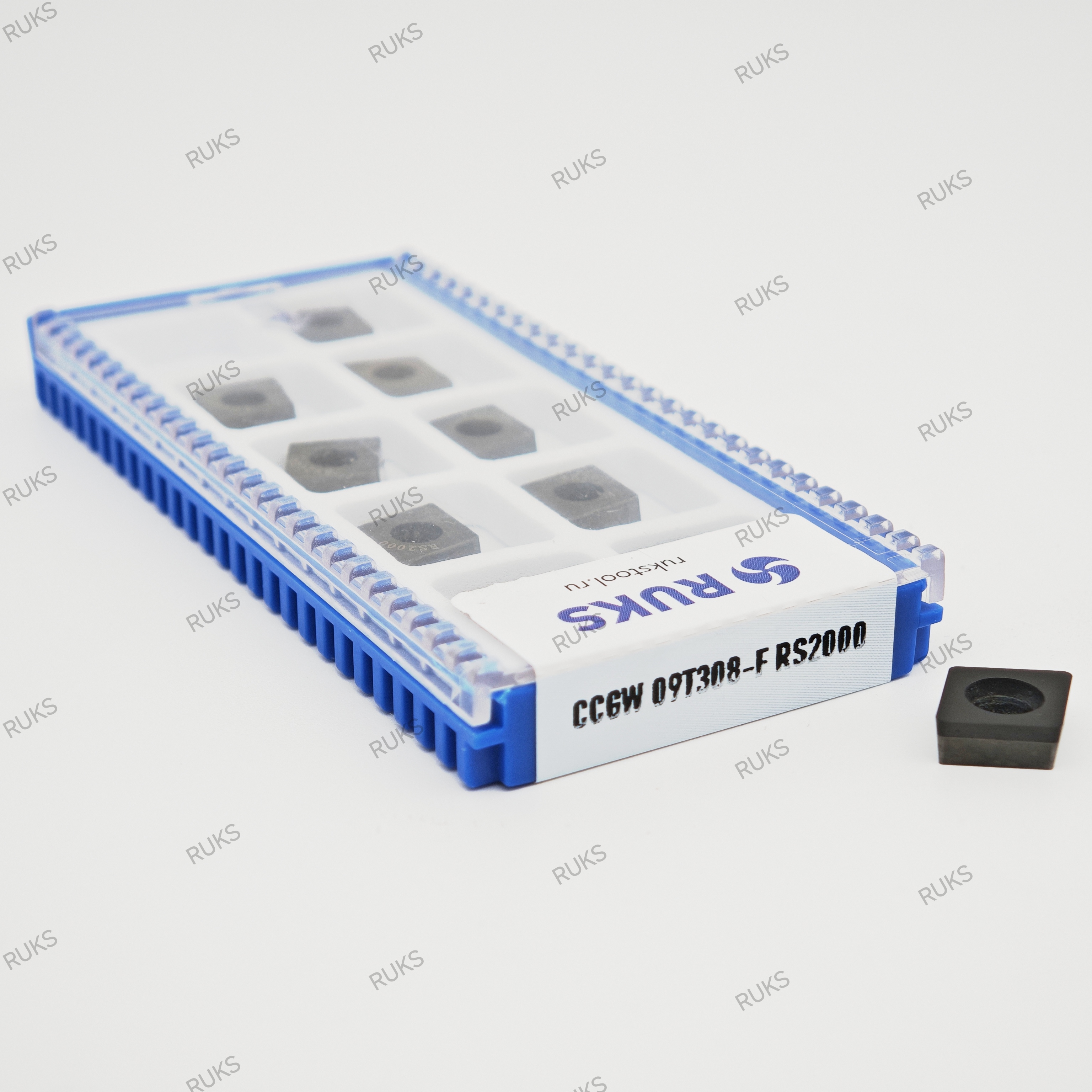

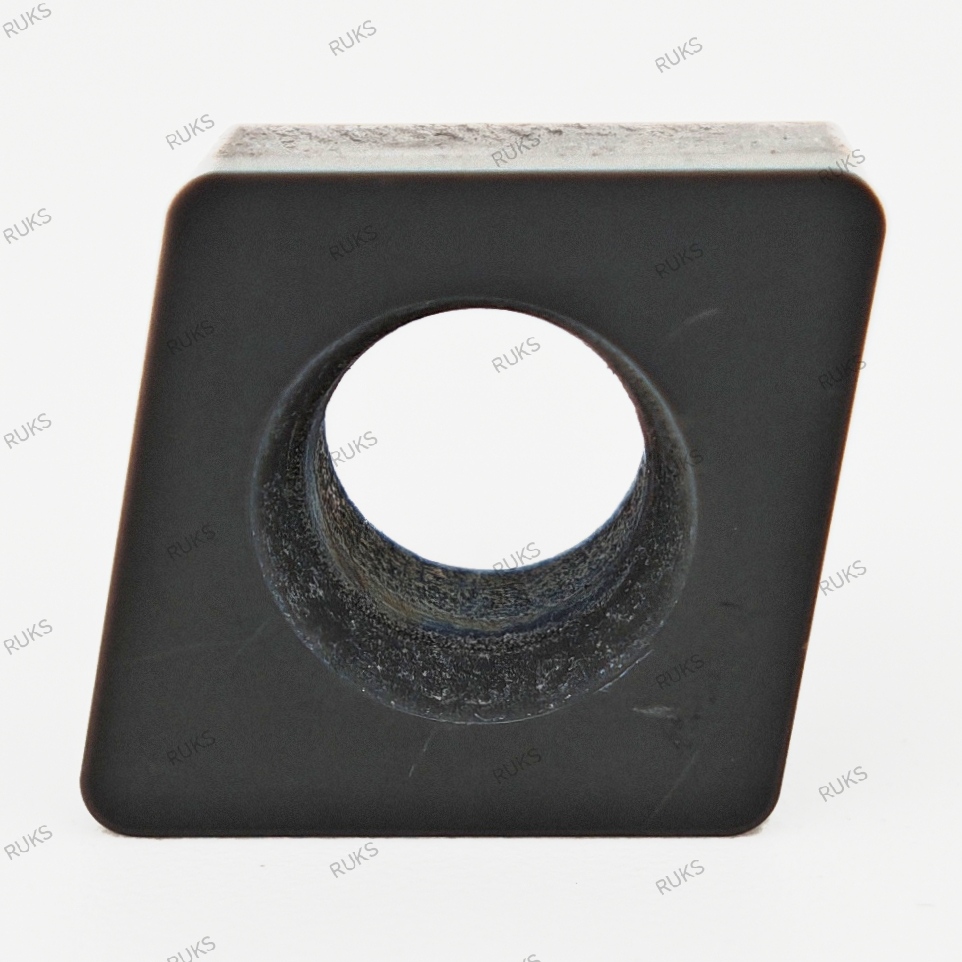

Пластина CCGW 09T308-F RS2000 является специализированным инструментом класса «CBN Tipped» — высококачественная режущая часть из поликристаллического кубического нитрида бора (PCBN) с содержанием CBN 95% напаяна на прочную твердосплавную основу. Данная модель отличается от версии с радиусом 0.4 мм (CCGW 09T304-F) увеличенным радиусом при вершине 0.8 мм, что обеспечивает:

Повышенную прочность режущей кромки — меньше риск выкрашивания при микроударах

Улучшенное качество обработанной поверхности — снижение параметра шероховатости Ra

Увеличенную стойкость — более равномерное распределение тепла и нагрузок

Возможность работы с повышенными подачами — рост производительности обработки

КЛЮЧЕВОЕ ПРЕИМУЩЕСТВО: Радиус 0.8 мм является оптимальным выбором для чистовой обработки, когда требуется не только высокое качество поверхности, но и максимальная надежность инструмента при сохранении высокой производительности .

🏭 ОБЛАСТИ ПРИМЕНЕНИЯ: ГДЕ ЭТА ПЛАСТИНА ДАЕТ МАКСИМАЛЬНЫЙ ЭФФЕКТ
✅ ЧИСТОВОЕ ТОЧЕНИЕ ЗАКАЛЕННЫХ ЗУБЧАТЫХ КОЛЕС И ВАЛОВ

Посадочные поверхности шестерен трансмиссии (58-62 HRC)

Шейки распределительных и коленчатых валов (50-55 HRC)

Результат: Замена шлифования, стабильное получение Ra 0.4-0.6, сокращение цикла на 60%

✅ ВЫСОКОСКОРОСТНАЯ ОБРАБОТКА ТОРМОЗНЫХ ДИСКОВ И БАРАБАНОВ

Серый чугун с абразивными включениями

Рабочие поверхности тормозных дисков легковых и грузовых автомобилей

Результат: Стойкость в 10-15 раз выше твердого сплава, зеркальное качество поверхности

✅ КОМПОНЕНТЫ ВЕТРОЭНЕРГЕТИКИ И ТЯЖЕЛОГО МАШИНОСТРОЕНИЯ

Крупногабаритные подшипниковые узлы

Закаленные кольца и обечайки

Результат: Стабильная обработка на жестких режимах, предсказуемый ресурс

✅ ГИДРАВЛИКА ВЫСОКОГО ДАВЛЕНИЯ

Плунжерные пары, золотники, распределители

Закаленные стали 40Х, 30ХГСА, 38Х2МЮА

Результат: Микронная точность, отсутствие прижогов, длительная работа без замены

✅ ПОРОШКОВАЯ МЕТАЛЛУРГИЯ

Спеченные материалы с высокой абразивностью

Изделия из железных и никелевых порошков

Результат: Единственное экономически целесообразное решение

⚠ КРИТИЧЕСКИ ВАЖНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
ОГРАНИЧЕНИЯ ПО ГЛУБИНЕ РЕЗАНИЯ:

Пластина имеет напайную конструкцию (Tipped CBN). Высота слоя CBN ограничена. Максимальная рекомендуемая глубина резания — 0.12 мм для закаленных сталей и 0.4 мм для чугуна . Превышение этих значений ведет к подрезанию твердосплавной основы и катастрофическому износу.

❗ ЭТО ИНСТРУМЕНТ ДЛЯ ЧИСТОВОЙ ОБРАБОТКИ:

Пластина CCGW 09T308-F RS2000 разработана специально для финишных операций.

ТРЕБОВАНИЯ К ЖЕСТКОСТИ СИСТЕМЫ:

Биение державки ≤ 0.01 мм

Жесткое крепление заготовки (люфты недопустимы)

Минимальный вылет инструмента

РЕЖИМЫ РЕЗАНИЯ:

Категорически избегать удара при врезании

Использовать плавный подвод/отвод инструмента

Для прерывистого резания снижать скорость на 15-20%
