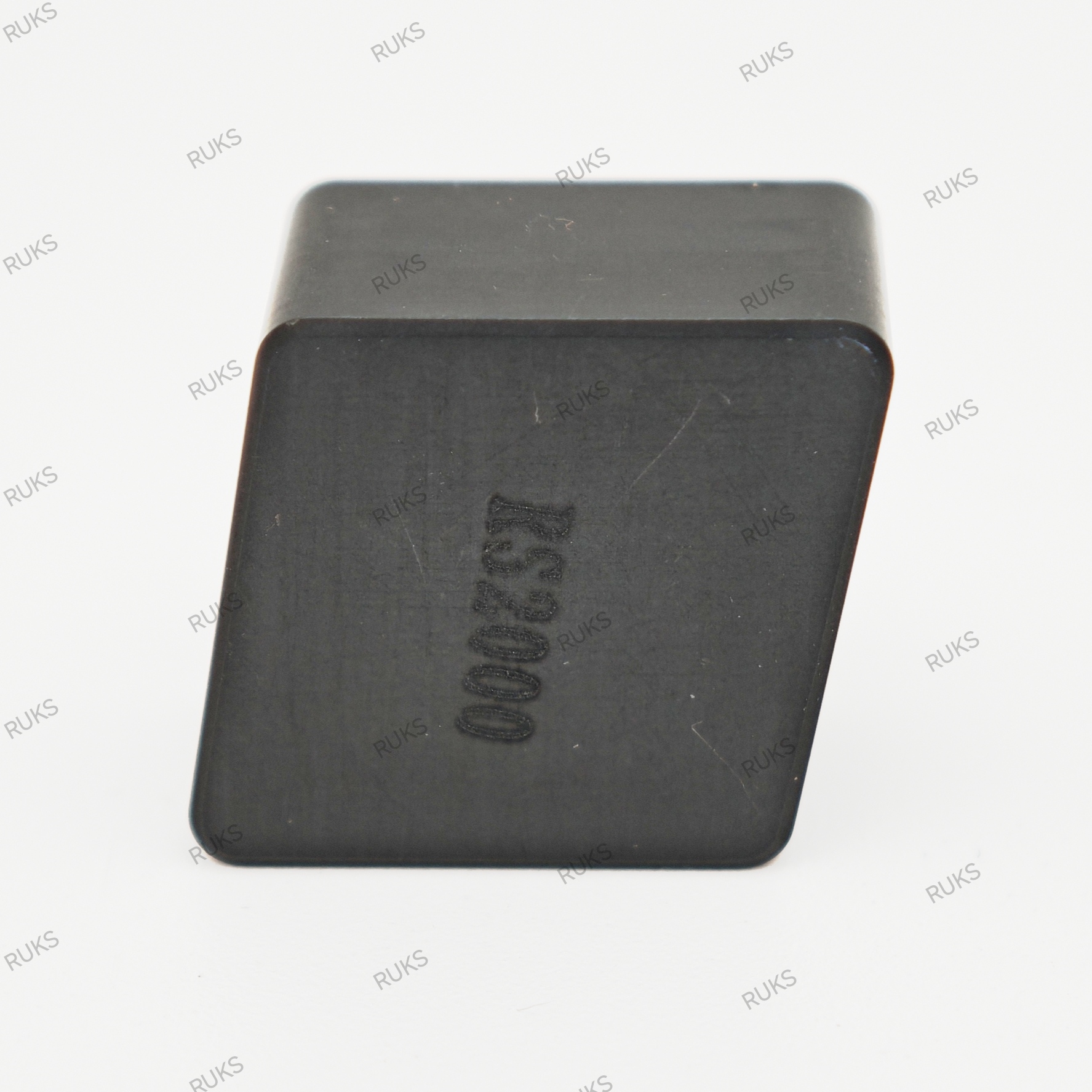

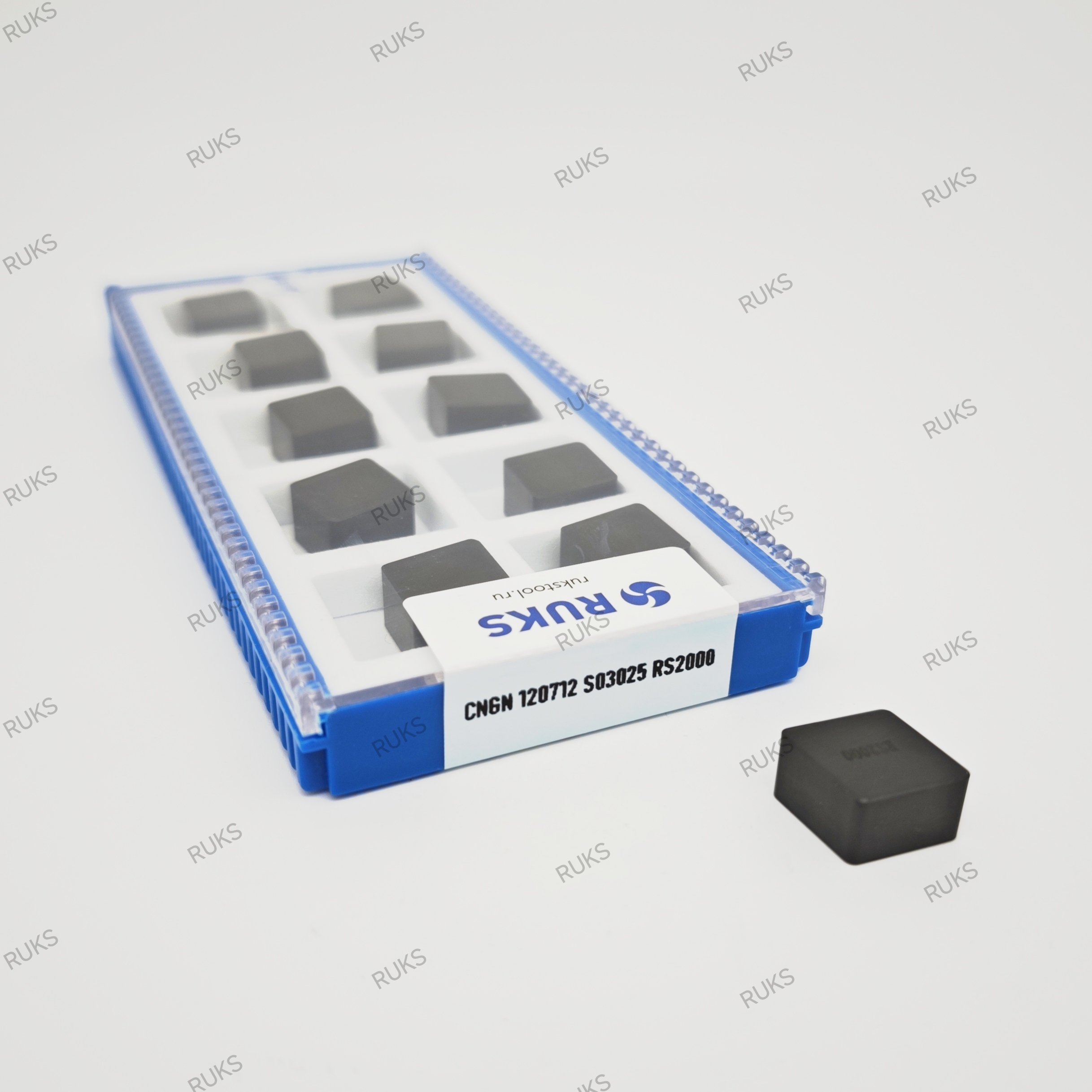

Пластина CNGN 120712 S03025 RS2000 представляет собой монолитную цельнокромочную конструкцию из поликристаллического кубического нитрида бора, специально разработанную для самых тяжелых условий обработки. Ключевое отличие данной модели — увеличенный радиус при вершине 1.2 мм, что делает ее оптимальным выбором для черновых и обдирочных операций с большими глубинами резания и высокими подачами.

Это не просто CBN-пластина. Это промышленный резец тяжелого класса, созданный для работы там, где другие инструменты выходят из строя за считанные секунды. Увеличенный радиус вершины обеспечивает максимальную прочность режущей кромки, равномерное распределение тепловых нагрузок и возможность работы с агрессивными режимами резания.

КЛЮЧЕВОЕ ПРЕИМУЩЕСТВО: Радиус 1.2 мм в сочетании с монолитной CBN-структурой позволяет работать с подачами до 0.6-0.8 мм/об и глубиной резания до 5-6 мм без риска катастрофического разрушения инструмента.

🔷 КОНСТРУКЦИЯ: МОНОЛИТНАЯ МОЩЬ БЕЗ КОМПРОМИССОВ

CNGN 120712 — это пластина с нулевым задним углом, ромбической формы 80°, без центрального отверстия. Отсутствие отверстия является осознанным инженерным решением, обеспечивающим максимальную жесткость и исключающим концентрацию напряжений в центре пластины.

Цельномонолитная технология:

Вся пластина целиком спечена из поликристаллического кубического нитрида бора. Здесь нет твердосплавной основы, нет границы раздела материалов, нет ограничений по глубине резания. Каждый кубический миллиметр пластины — это сверхтвердый материал с твердостью 3500-4000 HV.

Конструктивные особенности:

Отсутствие границы «CBN-твердый сплав» полностью исключает риск расслоения, скола напайки или катастрофического разрушения по линии спая. Это критически важно при работе с ударными нагрузками, литейной коркой и прерывистыми поверхностями.

Монолитная структура обеспечивает максимальную теплопроводность. Тепло отводится не от тонкого поверхностного слоя, а рассеивается по всему объему пластины, что позволяет работать на скоростях и подачах, недоступных для композитных аналогов.

Неограниченный ресурс кромок:

Каждая грань, каждая вершина, каждая точка периметра является потенциальной режущей кромкой. Количество доступных кромок ограничено только фантазией технолога и геометрией державки. В отличие от композитных пластин с фиксированным числом напаек, монолитная CNGN позволяет использовать материал до полного износа с коэффициентом использования, приближающимся к 100%.

💎 РАДИУС 1.2 ММ: ФИЛОСОФИЯ ПРОЧНОСТИ
CNGN 120712 отличается от модели 120412 увеличенным радиусом при вершине — 1.2 мм (маркировка 12) вместо 0.8 мм. Это не просто изменение геометрии, это принципиально иная философия резания.

Что дает радиус 1.2 мм:

Увеличенная площадь контакта с заготовкой. Распределение сил резания по большей поверхности снижает удельные нагрузки на режущую кромку в 1.5-2 раза по сравнению с радиусом 0.8 мм. Это позволяет работать с более высокими подачами без риска выкрашивания.

Повышенная тепловая стабильность. Больший радиус обеспечивает лучший отвод тепла из зоны резания, снижая температуру в критической точке контакта. Это особенно важно при высокоскоростной обработке чугунов и закаленных сталей.

Увеличенная прочность вершины. Радиус 1.2 мм создает массивную, армированную геометрию, способную выдерживать многократные ударные нагрузки при входе в корку и прерывистые поверхности.

Цена за увеличенную прочность:

Прирост прочности и стойкости неизбежно сопровождается ростом радиальной составляющей силы резания. Пластина с радиусом 1.2 мм требует более жесткой технологической системы и большей мощности станка. Это не недостаток, а особенность применения, которую необходимо учитывать при выборе инструмента.

📐 ИНДЕКС S03025: СПЕЦИАЛЬНАЯ ПОДГОТОВКА КРОМКИ
Индекс S03025 в маркировке обозначает уникальную геометрию режущей кромки, разработанную специально для экстремальных условий обработки.

S03 — отрицательная фаска шириной 0.3 мм. Это усиленная, армированная зона непосредственно на режущей кромке, которая принимает на себя первичный удар при врезании и защищает основную геометрию от микросколов.

25 — угол фаски 25 градусов. Оптимальное значение, обеспечивающее баланс между прочностью кромки и остротой резания. Такой угол гарантирует стабильное стружкообразование даже при работе с глубокими подачами.

Метод формирования: Хонингование — процесс сглаживания и упрочнения кромки без образования микротрещин и прижогов.

Результат: Режущая кромка, способная выдерживать контакт с литейной коркой, окалиной, сварными швами и другими дефектами поверхности, мгновенно убивающими стандартные пластины.

💎 МАТЕРИАЛ RS2000: 95% CBN ДЛЯ МАКСИМАЛЬНОЙ ИЗНОСОСТОЙКОСТИ
В пластине CNGN 120712 S03025 RS2000 применен сплав RS2000 — высококонцентрированный кубический нитрид бора с содержанием CBN 95%. Это один из самых износостойких материалов в линейке RUKS, оптимизированный специально для обработки чугунов и закаленных сталей в тяжелых условиях.

Концентрация CBN 95%:

Обеспечивает максимальную абразивную стойкость. Такой высокий процент сверхтвердой фазы делает пластину практически неуязвимой для абразивного износа, характерного для серого чугуна с включениями песка, карбидов и других твердых фаз.

Размер зерна:

Оптимизирован для баланса прочности и качества поверхности. Достаточно крупный для восприятия ударных нагрузок, достаточно мелкий для получения приемлемой шероховатости даже на черновых операциях.

Специальная керамическая связка:

Обеспечивает химическую инертность и термическую стабильность до 1400°C. Пластина сохраняет режущие свойства даже при критических температурах, возникающих при высокоскоростном резании без охлаждения.

🏭 ОБЛАСТИ ПРИМЕНЕНИЯ: ТОЛЬКО ТЯЖЕЛЫЙ КЛАСС
CNGN 120712 S03025 RS2000 создана для операций, где обычный CBN-инструмент демонстрирует недостаточную надежность, а твердый сплав просто не справляется с ресурсом.

ЗАКАЛЕННЫЕ СТАЛИ (50-65 HRC):

Валки прокатных станов диаметром от 300 мм с глубиной закаленного слоя до 15-20 мм. Пластина с радиусом 1.2 мм позволяет снимать припуск до 4-6 мм за проход, кратно сокращая время обработки.

Крупногабаритные шпиндели и валы после объемной закалки. Увеличенный радиус обеспечивает стабильность процесса при переменной глубине резания и биении заготовки до 1-2 мм.

Тяжелонагруженные оси железнодорожного и карьерного транспорта. Сочетание высокой подачи и глубокого резания позволяет выполнять обдирку за минимальное количество проходов.

Наплавленные поверхности с неравномерной твердостью и включениями. Усиленная геометрия S03025 гарантирует сохранение целостности кромки при контакте с хаотичными твердыми включениями.

ЧУГУНЫ ВСЕХ ТИПОВ:

Отбеленный чугун с толщиной твердого поверхностного слоя до 10-15 мм. Это материал, который быстро выводит из строя любой другой инструмент. CNGN 120712 работает по отбеленной корке в штатных режимах.

Высокопрочный чугун с крупными включениями карбидов. Радиус 1.2 мм обеспечивает плавное врезание и выход из карбидных включений без микросколов.

Чугунные станины и корпуса с толстой литейной коркой и песчаными включениями. Монолитная конструкция исключает риск выкрашивания напайки — ее здесь просто нет.

РЕКОМЕНДУЕМЫЕ ОПЕРАЦИИ:

Черновое точение по корке и окалине
Обдирка поковок и отливок с большими припусками
Прерывистое резание с глубокими врезаниями
Обработка деталей с переменным припуском
Универсальные операции, требующие максимальной надежности

ОГРАНИЧЕНИЯ:

Данная пластина не рекомендуется для чистовых операций с требованиями по шероховатости Ra ниже 1.6 мкм. Увеличенный радиус 1.2 мм при малых подачах может создавать повышенные вибрации. Для финишной обработки используйте пластины с радиусом 0.4-0.8 мм.
