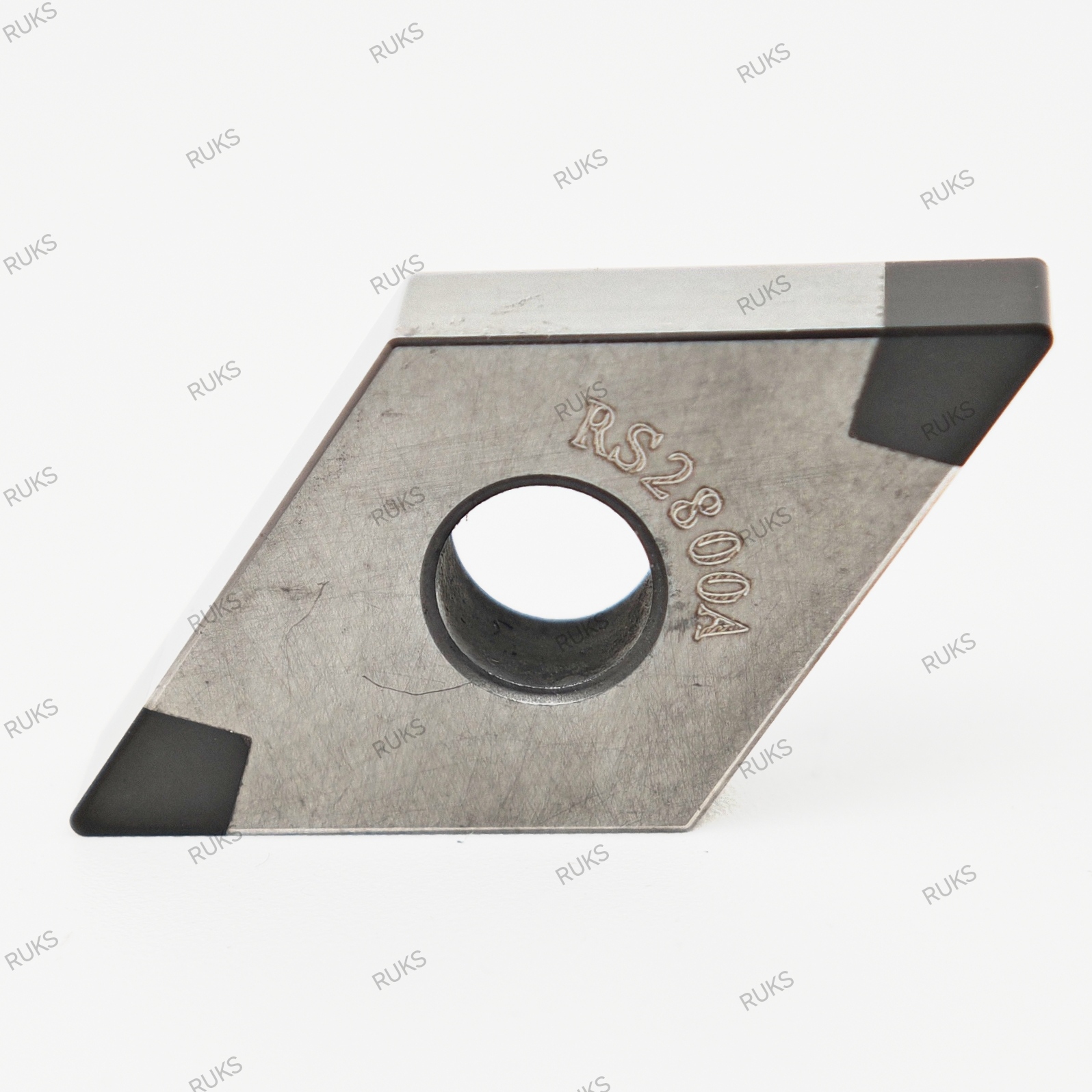

Пластина DNGA 150404-ZH RS2800A представляет собой композитную четырехкромочную конструкцию с уникальной геометрией, сочетающей ромбическую форму 55° (буква D в маркировке) и боковое расположение CBN-напаек на каждой грани (индекс ZH).

Это специализированный инструмент, разработанный для предприятий, где требуются одновременно высокая производительность CBN-технологий и максимальная экономическая эффективность. Четыре режущие кромки на одной пластине обеспечивают четырехкратное увеличение ресурса при незначительном удорожании по сравнению с однокромочными аналогами.

КЛЮЧЕВОЕ ПРЕИМУЩЕСТВО: Ромбическая форма 55° обеспечивает лучший доступ к обрабатываемой поверхности при копировальных работах и обработке сложных контуров, а четыре кромки гарантируют минимальную стоимость одной режущей позиции.

DNGA 150404-ZH — это пластина с нулевым задним углом (негативная геометрия), ромбической формы с углом 55°, разработанная специально для высоконагруженных операций. Индекс ZH в маркировке указывает на уникальную конструкцию с боковым расположением CBN-напаек на всех четырех гранях.

Особенности конструкции ZH:

Четыре независимые режущие кромки расположены по периметру пластины. Каждая грань несет отдельную CBN-напайку, интегрированную непосредственно в боковую поверхность твердосплавной основы.

Твердосплавная основа обеспечивает максимальную жесткость системы и демпфирование вибраций, а CBN-напайки гарантируют высокую износостойкость непосредственно в зоне резания.

Каждая кромка идентична по геометрии и свойствам, что обеспечивает одинаковое качество обработки на протяжении всего срока службы пластины.

💎 МАТЕРИАЛ RS2800A: УНИВЕРСАЛЬНЫЙ CBN-СПЛАВ
Пластина оснащена режущими кромками из сплава RS2800A — высококачественного поликристаллического кубического нитрида бора, оптимизированного для широкого спектра операций по закаленным сталям и чугунам.

Характеристики материала RS2800A:

Высокая концентрация CBN обеспечивает исключительную абразивную стойкость при обработке чугунов с включениями песка и карбидов

Специальная связка подобрана для обеспечения химической инертности при контакте с закаленными сталями

Оптимизированный размер зерна обеспечивает баланс прочности и качества поверхности

Твердость материала многократно превосходит твердосплавные аналоги

Области эффективного применения RS2800A:

Серый чугун всех марок

Высокопрочный чугун с шаровидным графитом

Закаленные стали твердостью 45-60 HRC

Отбеленный чугун и чугун с карбидными включениями

🏭 ОБЛАСТИ ПРИМЕНЕНИЯ
DNGA 150404-ZH RS2800A создана для предприятий, где требуется сочетание универсальности, производительности и экономической эффективности.

ЗАКАЛЕННЫЕ СТАЛИ (45-60 HRC):

Шестерни и валы после объемной и поверхностной закалки

Подшипниковые кольца и ролики

Направляющие и шпиндели станков

Инструментальная оснастка и штампы

Детали с коническими поверхностями и фасками

ЧУГУНЫ ВСЕХ ТИПОВ:

Тормозные диски, барабаны, ступицы

Блоки цилиндров и головки блока

Чугунные станины и корпуса

Детали гидравлической и пневматической арматуры

Компоненты с коническими посадочными местами
