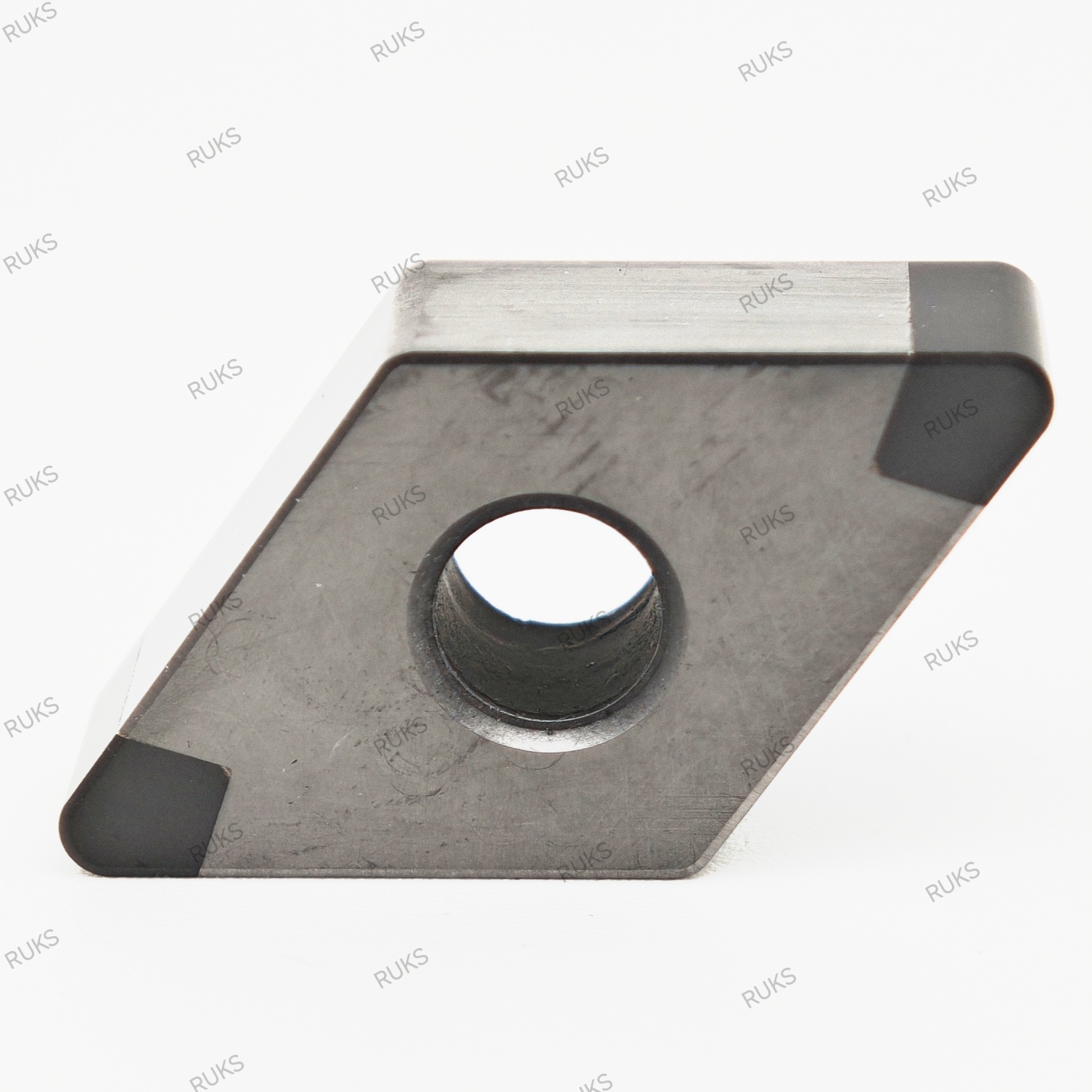

Пластина DNGA 150612-ZH RS7800 представляет собой композитный CBN-инструмент с четырехкромочной конструкцией и уникальным сплавом RS7800, специально разработанным для расширенного диапазона применения. Ключевое отличие данной модели — возможность использования смазочно-охлаждающих жидкостей (СОЖ), что выделяет ее среди большинства CBN-пластин, работающих исключительно на сухую.

Индекс ZH в маркировке указывает на боковое расположение CBN-напаек на каждой из четырех граней, что обеспечивает четыре полноценные режущие кромки на одной пластине. Форма с углом 55° (буква D) и радиус 1.2 мм делают этот инструмент универсальным решением для широкого спектра операций.

КЛЮЧЕВОЕ ПРЕИМУЩЕСТВО: Специализированный сплав RS7800 с 70% содержанием CBN и мелкозернистой структурой 4-7 мкм допускает применение СОЖ, что критически важно для операций, где сухая обработка невозможна или нежелательна по технологическим причинам.

⚙ УНИКАЛЬНЫЕ СВОЙСТВА СПЛАВА RS7800
70% СОДЕРЖАНИЕ CBN — ОПТИМАЛЬНЫЙ БАЛАНС СВОЙСТВ:

Содержание кубического нитрида бора на уровне 70% представляет собой золотую середину в классификации CBN-сплавов . В отличие от высококонцентрированных сплавов (85-95% CBN), ориентированных на максимальную износостойкость при непрерывном резании, и низкоконцентрированных (40-60% CBN), нацеленных на ударную вязкость, сплав RS7800 предлагает сбалансированное сочетание характеристик.

Что дает 70% содержание CBN:

Достаточная износостойкость для эффективной обработки закаленных сталей и чугунов

Повышенная вязкость за счет увеличенной доли связки

Устойчивость к термоциклическим нагрузкам

Возможность работы с прерывистыми поверхностями

РАЗМЕР ЗЕРНА 4-7 МКМ — МЕЛКОЗЕРНИСТАЯ СТРУКТУРА:

Зерно размером 4-7 мкм относится к категории мелкозернистых структур. Такая зернистость обеспечивает :

Высокое качество обработанной поверхности (Ra 0.4-0.8 мкм)

Острую режущую кромку для чистовых операций

Равномерный износ без микросколов

Стабильность геометрии на протяжении всего ресурса

СПЕЦИАЛЬНАЯ СВЯЗКА ДЛЯ РАБОТЫ С СОЖ:

Главная особенность сплава RS7800 — специальный состав связки, допускающий применение смазочно-охлаждающих жидкостей. Большинство стандартных CBN-сплавов не рекомендуют использовать СОЖ из-за риска термоудара: резкое охлаждение раскаленной режущей кромки вызывает микротрещины и катастрофическое разрушение инструмента .

Сплав RS7800 разработан с учетом этого фактора. Его связка обладает:

Пониженной чувствительностью к термоциклическим нагрузкам

Оптимизированным коэффициентом теплового расширения

Повышенной трещиностойкостью при перепадах температур

💎 ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ СОЖ
Возможность использования смазочно-охлаждающих жидкостей открывает дополнительные технологические возможности:

КОГДА НЕОБХОДИМА СОЖ:

Обработка вязких материалов, склонных к налипанию

Операции с высокими требованиями к отводу стружки

Работа на станках, где сухая обработка невозможна по конструктивным причинам

Интеграция в автоматизированные линии с централизованной подачей СОЖ

Обработка глубоких отверстий, где требуется эвакуация стружки

ОСОБЕННОСТИ ПРИМЕНЕНИЯ СОЖ С RS7800:

Несмотря на возможность использования охлаждения, рекомендуется соблюдать определенные правила:

Избегать резкого направленного охлаждения раскаленной кромки

Использовать обильную подачу, а не точечное охлаждение

Предпочтительнее эмульсии или масла, а не водные растворы

При возможности использовать минимальное количество смазки (MMS)

🏭 ОБЛАСТИ ПРИМЕНЕНИЯ
DNGA 150612-ZH RS7800 создана для широкого спектра операций по закаленным материалам, где требуется универсальность и возможность работы с СОЖ.

ЗАКАЛЕННЫЕ СТАЛИ (45-62 HRC):

Шестерни и валы трансмиссий

Подшипниковые кольца и ролики

Шпиндели и направляющие станков

Инструментальная оснастка и штампы

Крупногабаритные валы и оси

ЧУГУНЫ ВСЕХ ТИПОВ:

Тормозные диски и барабаны

Ступицы и фланцы

Блоки цилиндров и головки блока

Чугунные корпуса оборудования

Маховики и шкивы
