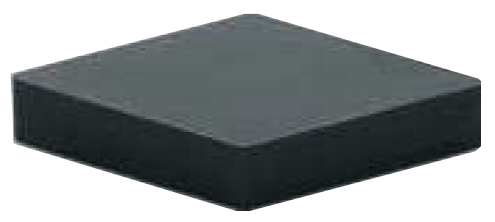

Пластина DNGN 150708 S02020 RS2800A представляет собой монолитную цельнокромочную конструкцию из поликристаллического кубического нитрида бора. В отличие от композитных пластин с напайками, данная модель полностью состоит из CBN — от вершины до основания, от одной грани до другой. Это инструмент высшего класса, созданный для тех, кто требует максимальной надежности и готов использовать весь потенциал сверхтвердого материала.

Форма с углом 55° (буква D в маркировке) делает эту пластину идеальным выбором для широкого спектра токарных операций, а малый радиус 0.8 мм позволяет выполнять чистовую обработку с высокими требованиями к точности и качеству поверхности.

КЛЮЧЕВОЕ ПРЕИМУЩЕСТВО: Монолитная CBN-структура без ограничений по глубине резания в сочетании с малым радиусом 0.8 мм для прецизионной чистовой обработки. Неограниченное количество режущих кромок при многократной переточке.

🔷 КОНСТРУКЦИЯ: ЦЕЛЬНОСПЕЧЕННАЯ МОНОЛИТНАЯ ТЕХНОЛОГИЯ
DNGN 150708 — это пластина с нулевым задним углом, ромбической формы 55°, не имеющая центрального отверстия. Отсутствие отверстия не является недостатком — это конструктивная особенность, обеспечивающая максимальную прочность и жесткость всей системы.

Как это сделано:

Пластина изготавливается методом высокотемпературного сверхвысоковакуумного спекания. Порошок кубического нитрида бора смешивается со связкой, после чего под давлением в тысячи атмосфер и температуре свыше 1400°C формируется монолитный блок, полностью состоящий из PCBN.

Ключевые конструктивные преимущества:

Вся пластина — это одна сплошная режущая кромка. Каждая грань, каждая вершина, каждая точка периметра является потенциальной режущей кромкой. Количество доступных кромок ограничено только фантазией технолога и геометрией державки.

Отсутствие границы раздела «CBN-твердый сплав» полностью исключает риск расслоения, скола напайки или катастрофического разрушения по линии спая. Это особенно критично при работе с ударными нагрузками и прерывистыми поверхностями.

Монолитная структура обеспечивает максимальную теплопроводность: тепло отводится не от тонкого поверхностного слоя, а рассеивается по всему объему пластины, что позволяет работать на высоких скоростях с минимальным риском термоудара.

⚙ ИНДЕКС S02020: СПЕЦИАЛЬНАЯ ПОДГОТОВКА КРОМКИ
Индекс S02020 в маркировке обозначает уникальную геометрию режущей кромки, оптимизированную для чистовой обработки.

S02 — отрицательная фаска шириной 0.2 мм. Это оптимальная геометрия для чистовых операций, обеспечивающая баланс между защитой режущей кромки и остротой резания. Фаска такой ширины идеально подходит для финишной обработки закаленных сталей и чугунов.

020 — угол фаски 20 градусов. Более пологий угол обеспечивает лучшее стружкообразование и меньшее усилие резания, что особенно важно при чистовых операциях с малыми подачами.

Метод формирования: Хонингование с контролем микрорельефа, исключающее образование микротрещин и прижогов. Каждая кромка обрабатывается с прецизионной точностью для обеспечения стабильного качества резания.

💎 МАТЕРИАЛ RS2800A: УНИВЕРСАЛЬНЫЙ МОНОЛИТНЫЙ CBN-СПЛАВ
В пластине DNGN 150708 S02020 применен сплав RS2800A — высококачественный поликристаллический кубический нитрид бора, оптимизированный для широкого спектра операций по закаленным сталям и чугунам.

Состав и структура:

Высокая концентрация CBN обеспечивает исключительную абразивную стойкость при обработке чугунов с включениями песка и карбидов. Специальная связка подобрана для обеспечения химической инертности при контакте с закаленными сталями и термической стабильности до 1200°C.

Размер зерна оптимизирован для достижения высокого качества поверхности при сохранении достаточной прочности для чистовых операций. RS2800A в монолитном исполнении обеспечивает идеальную однородность структуры по всему объему пластины.

Преимущества монолитного RS2800A:

Однородность свойств по всему объему пластины

Отсутствие границы раздела материалов

Максимальная теплопроводность

Возможность многократной переточки

Стабильность геометрии при высоких температурах

🏭 ОБЛАСТИ ПРИМЕНЕНИЯ: ЧИСТОВЫЕ ОПЕРАЦИИ ВЫСОКОГО КЛАССА
DNGN 150708 S02020 RS2800A создана специально для чистовой обработки, где малый радиус 0.8 мм и монолитная конструкция позволяют достигать высочайших требований к точности и качеству поверхности.

ЗАКАЛЕННЫЕ СТАЛИ (45-65 HRC):

Шестерни и валы — финишная обработка после закалки

Подшипниковые кольца и ролики — чистовое точение вместо шлифования

Шпиндели и направляющие станков — прецизионная обработка

Прецизионные валы и оси с допусками 6-7 квалитета

Калиброванные поверхности после термообработки

ЧУГУНЫ ВСЕХ ТИПОВ:

Тормозные диски и барабаны — финишная обработка

Ступицы и фланцы с высокими требованиями к точности

Чугунные корпуса прецизионного оборудования

Маховики и шкивы с балансировочными допусками

Детали гидравлической арматуры с чистыми поверхностями

РЕКОМЕНДУЕМЫЕ ОПЕРАЦИИ:

Чистовое наружное точение

Финишная торцовка

Чистовая расточка отверстий

Копировальные работы с малыми подачами

Обработка тонкостенных и нежестких деталей

ОГРАНИЧЕНИЯ:

Малый радиус 0.8 мм не рекомендуется для черновой обработки с большими глубинами резания и высокими подачами. Для тяжелых условий используйте пластины с радиусом 1.2 мм и более.
