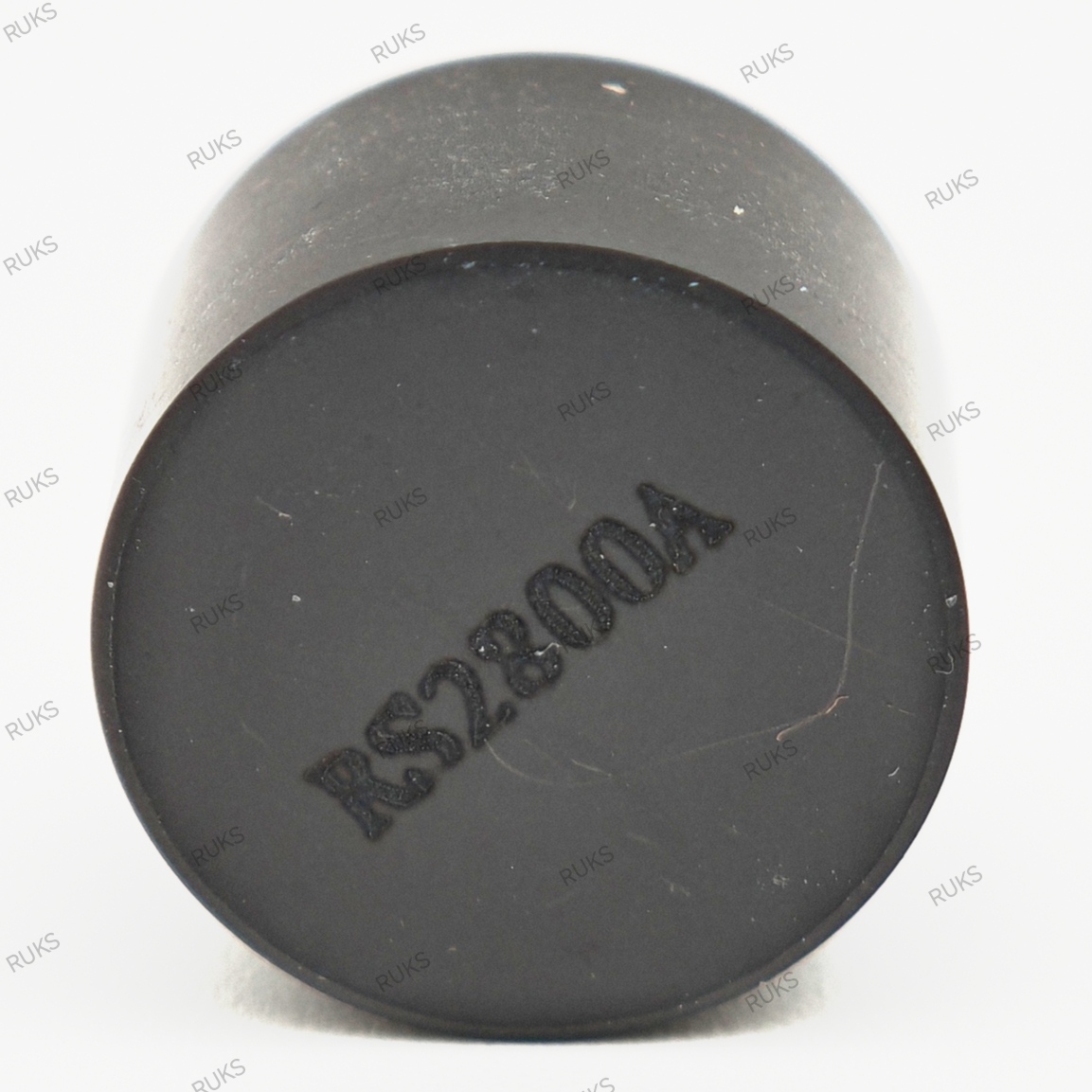

Пластина RNGN 120400 S02020 RS2800A представляет собой вершину технологий в области лезвийной обработки труднообрабатываемых материалов. Это не просто инструмент с CBN-слоем — это цельномонолитная пластина из кубического нитрида бора, где весь объем материала от режущей кромки до основания состоит из сверхтвердого сплава.

Ключевое отличие монолитной конструкции — возможность использования двух рабочих сторон пластины. В то время как напайные пластины имеют только один слой CBN с одной стороны, RNGN 120400 позволяет после износа одной стороны перевернуть пластину и получить полностью новую, свежую режущую кромку. Это удваивает ресурс инструмента и кардинально снижает себестоимость обработки .

Маркировка RNGN расшифровывается следующим образом:

R — круглая форма, обеспечивающая максимальное количество режущих кромок и универсальность применения

N — нулевой задний угол (0°), что характерно для пластин с отрицательной геометрией

G — высокая точность исполнения по толщине

N — без стружколома и дополнительных элементов

120400 указывает на геометрические размеры: диаметр пластины составляет 12.70 мм, толщина — 4.76 мм. Эти параметры являются промышленным стандартом для обработки валков среднего и крупного размера .

Сплав RS2800A и подготовка кромки: формула успеха
Сплав RS2800A с 90% концентрацией CBN и зерном 14 мкм — это выбор для самых сложных условий. В монолитном исполнении преимущества этого сплава раскрываются полностью. Отсутствие подложки означает, что вся тепловая энергия отводится через сам CBN, а его исключительная теплопроводность обеспечивает эффективное охлаждение зоны резания. Это позволяет работать на еще более высоких режимах, чем с составными пластинами.

Отрицательная фаска 0.2 мм, выполненная методом хонингования под углом 20 градусов, на монолитной пластине работает особенно эффективно. Поскольку материал фаски и основного корпуса идентичен, нет риска отслоения или микротрещин на границе раздела. Фаска интегрирована в структуру пластины, создавая единое целое с максимальной прочностью.

Зерно 14 мкм в монолитном исполнении обеспечивает идеальный баланс между износостойкостью и прочностью. Крупные зерна CBN создают естественную микроструктуру, препятствующую распространению трещин, а керамическая связка равномерно распределена по всему объему, гарантируя однородность свойств в любой точке режущей кромки.

Области применения: тяжелый класс
Пластина RNGN 120400 RS2800A создана для самых ответственных и тяжелых операций в металлообработке. Ее основное предназначение — обработка чугунных и стальных закаленных валков большого диаметра, где требуется максимальная производительность и надежность.

При черновой обдирке валков пластина позволяет снимать припуски до 5-8 мм за проход, быстро удаляя дефектный поверхностный слой и выводя деталь на чистовые размеры. Монолитная конструкция гарантирует, что даже при случайных ударах о твердые включения или неравномерный припуск инструмент выдержит нагрузку без разрушения.

При чистовой обработке пластина обеспечивает высокое качество поверхности и точность геометрии, позволяя в ряде случаев исключить финишное шлифование. Это особенно ценно для валков, где каждый лишний передел увеличивает стоимость и удлиняет производственный цикл.

Помимо валков, пластина эффективна при обработке других крупногабаритных деталей: станин тяжелых станков, корпусных деталей из чугуна, элементов прессового и кузнечного оборудования, крупных колец подшипников.
