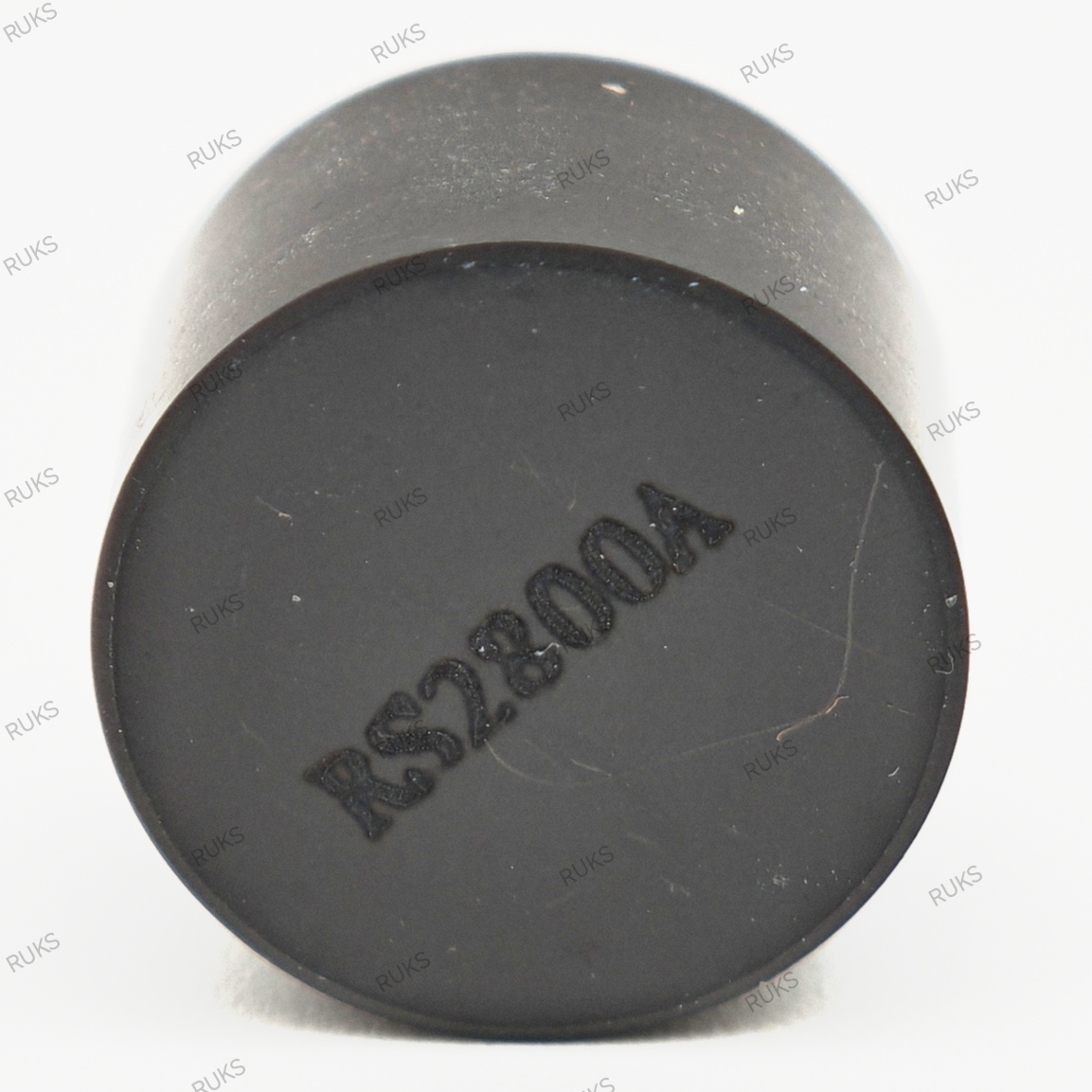

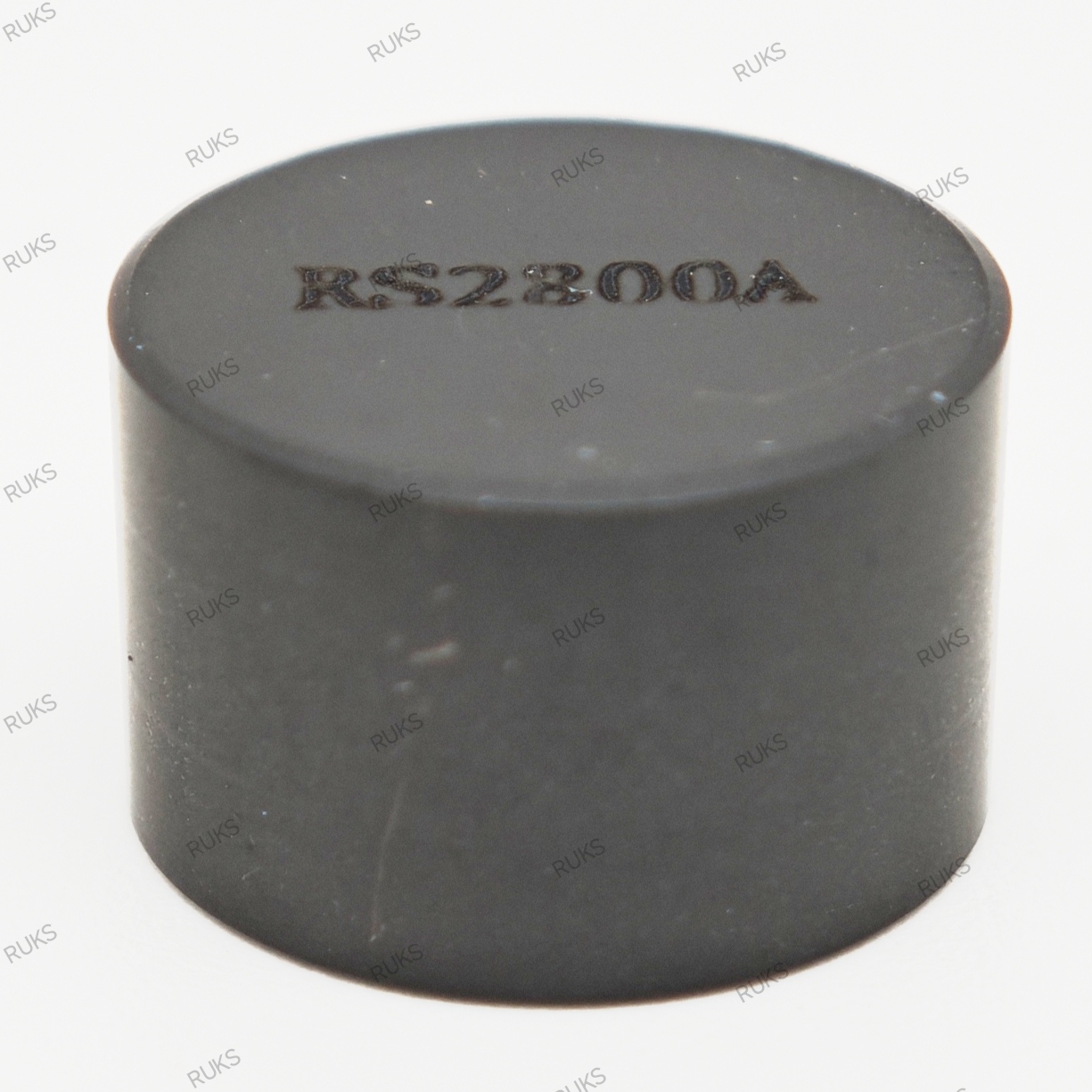

Пластина RNGN 120700 S03025 RS2800A представляет собой вершину инженерной мысли в области монолитного CBN-инструмента. Это не просто пластина — это технологическое оружие для предприятий, сталкивающихся с самыми сложными задачами в металлообработке, где обычные инструменты пасуют перед твердостью материала, величиной припуска или ударными нагрузками.

Главное отличие этой пластины от предыдущей модели RNGN 120400 — увеличенная толщина до 7 мм (вместо 4 мм). Это принципиальное конструктивное изменение, которое выводит инструмент в совершенно другой весовой класс. Увеличение толщины почти вдвое дает кратный рост жесткости, позволяя работать с максимальными сечениями среза и воспринимать нагрузки, недоступные для более тонких пластин.

Монолитная конструкция означает, что пластина полностью состоит из кубического нитрида бора по всему объему, без твердосплавной подложки. Это исключает риск расслоения или отрыва рабочего слоя при экстремальных нагрузках и обеспечивает абсолютную однородность свойств в любой точке режущей кромки. Весь объем пластины работает как единое целое, равномерно распределяя тепловые и механические напряжения.

Диаметр 12 мм в сочетании с толщиной 7 мм создает инструмент исключительной прочности, способный выдерживать самые высокие нагрузки при черновой обработке крупногабаритных деталей.

Усиленная геометрия режущей кромки
Особая гордость этой пластины — отрицательная фаска, выполненная методом хонингования, размером 0.3 мм с углом наклона 25 градусов. Это значительное усиление по сравнению со стандартной фаской 0.2 мм/20°, примененной на других моделях.

Увеличенный размер фаски до 0.3 мм создает более массивную опору для режущей кромки, способную выдерживать экстремальные нагрузки при черновой обработке с большими глубинами резания и подачами. Это особенно важно при работе с неравномерным припуском, наличием литейной корки, окалины или твердых включений.

Увеличенный угол наклона до 25 градусов изменяет направление действия сил резания, дополнительно разгружая режущую кромку и перенаправляя нагрузку в более массивные части пластины. Это снижает риск микросколов и выкрашивания при ударных нагрузках.

Хонингование создает микрорельеф на фаске, повышающий прочность кромки и улучшающий условия стружкообразования. Обработанная таким образом кромка имеет плавный переход, исключающий концентраторы напряжений.

Сплав RS2800A: проверенная формула надежности
Сплав RS2800A с 90% концентрацией CBN и зерном 14 мкм — это оптимальный выбор для самых тяжелых условий обработки чугунов и закаленных сталей. В монолитном исполнении преимущества этого сплава раскрываются полностью.

Высокая концентрация CBN обеспечивает максимальную абразивную стойкость, что критически важно при обработке чугунов с включениями графита и отбеленных поверхностей валков. Каждое зерно CBN работает как микроскопический резец, а их высокая концентрация создает плотную режущую кромку, способную противостоять самому агрессивному абразивному износу.

Зерно 14 мкм создает идеальный баланс между прочностью и качеством поверхности. Оно достаточно крупное, чтобы обеспечить высокую ударную вязкость и устойчивость к выкрашиванию, но при этом позволяет получать качественную поверхность при чистовых операциях.

Области применения: сверхтяжелый класс
Пластина RNGN 120700 RS2800A создана для самых ответственных и тяжелых операций, где требуется максимальная производительность и надежность.

Ее основное предназначение — черновая обработка чугунных и стальных закаленных валков большого диаметра. Увеличенная толщина позволяет снимать припуски до 8-12 мм за проход, быстро удаляя дефектный поверхностный слой и десятки миллиметров материала. Это особенно важно при восстановлении изношенных валков, где требуется снять значительный объем металла.

При обработке крупных чугунных отливок пластина эффективно работает по литейной корке, окалине и другим загрязненным поверхностям, которые быстро выводят из строя обычный инструмент. Усиленная фаска гарантирует, что даже при случайных ударах о твердые включения пластина выдержит нагрузку.

Помимо валков, пластина незаменима при обработке других крупногабаритных деталей: станин тяжелых станков, корпусов мощных прессов, элементов прокатных станов, крупных колец подшипников, деталей горнорудного оборудования.
