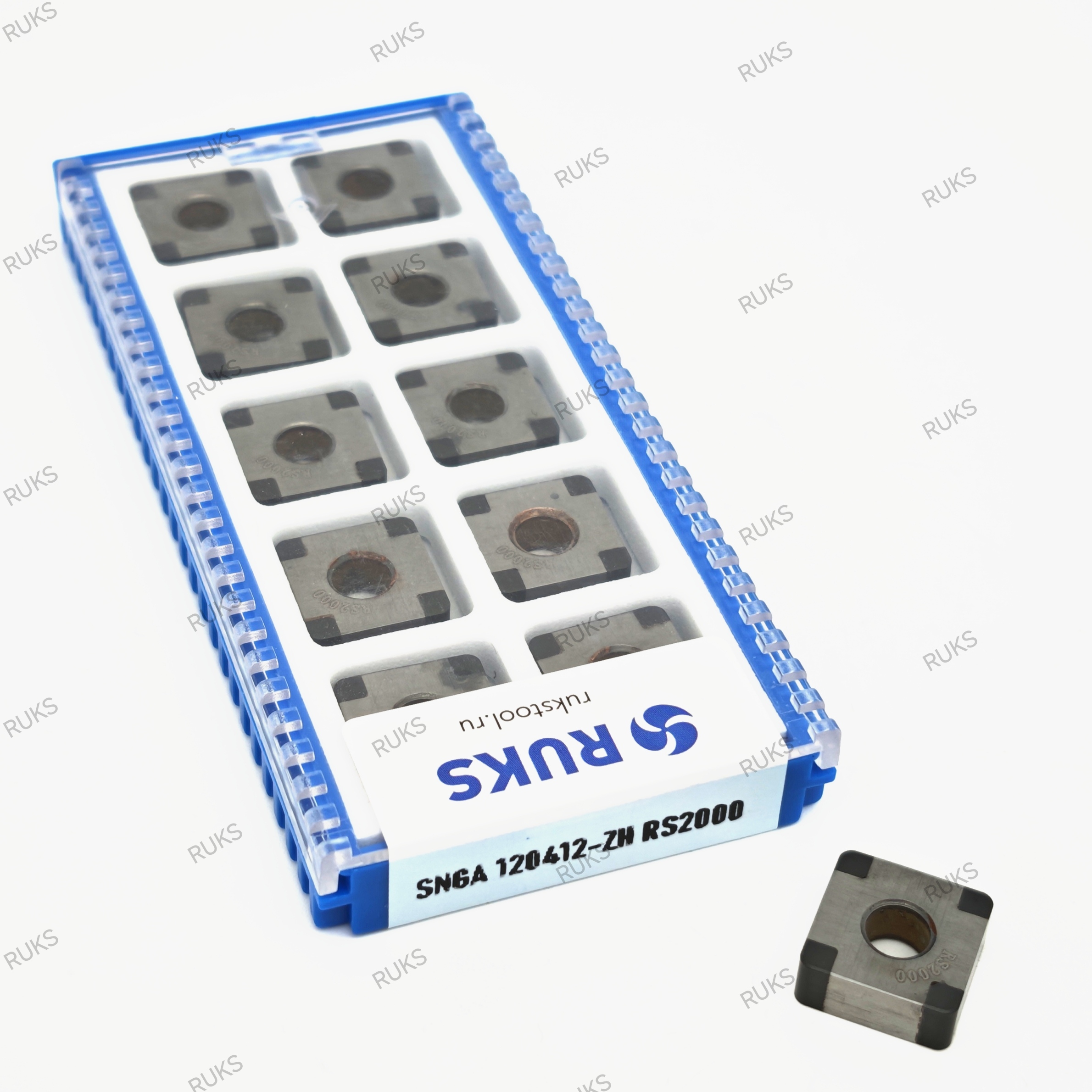

Пластина SNGA 120412-ZH RS2000 представляет собой уникальное конструктивное решение в линейке CBN-инструмента. В отличие от цельных CBN-пластин, где драгоценный сверхтвердый материал распределен по всему объему, эта пластина выполнена по композитной технологии с напайными CBN-сегментами. Это означает, что кубический нитрид бора присутствует только в рабочих зонах — по углам квадратной пластины, где непосредственно происходит резание. Такая конструкция обеспечивает идеальный баланс между высокой производительностью CBN и экономической эффективностью инструмента.

Ключевое преимущество данной пластины — восемь полноценных режущих кромок. Квадратная форма SNGA позволяет использовать каждый из четырех углов, а специальная геометрия ZH обеспечивает возможность двустороннего использования. Это беспрецедентный ресурс для CBN-инструмента, который многократно снижает стоимость обработки одной детали.

Сплав RS2000 — это специализированная марка CBN, оптимизированная для обработки как закаленных сталей, так и чугунов. Универсальность этого материала позволяет использовать одну пластину для широкого круга задач, сокращая номенклатуру инструмента на складе и упрощая логистику.

Технология напайных CBN-сегментов: как это работает

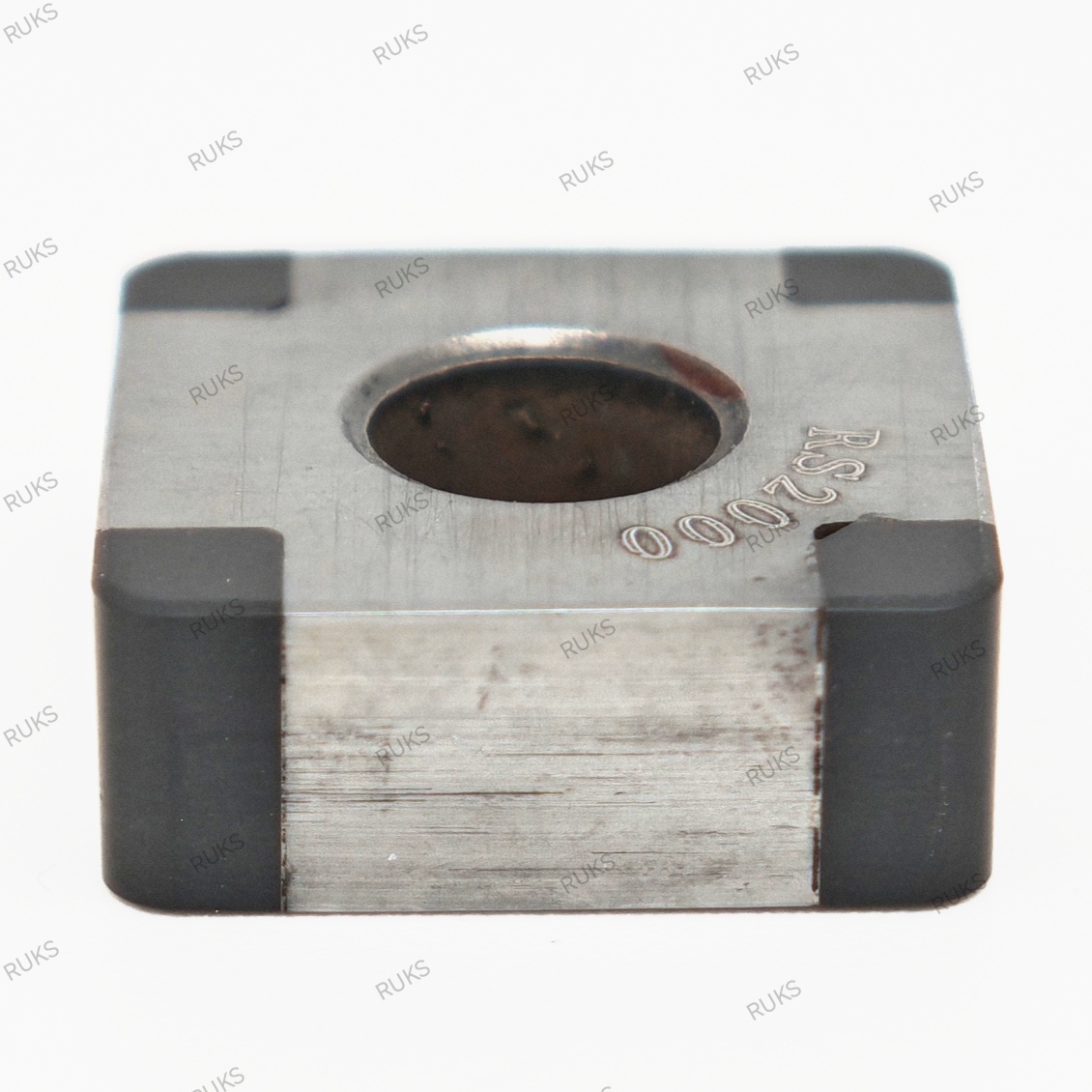

В отличие от цельных CBN-пластин, где сверхтвердый материал распределен по всему объему, пластина SNGA 120412-ZH RS2000 имеет стальную или твердосплавную основу, в которую методом высокотемпературной пайки вмонтированы небольшие сегменты из кубического нитрида бора. Эти сегменты расположены по углам пластины и являются единственными рабочими зонами.

Такая конструкция дает несколько важных преимуществ. Во-первых, значительно снижается стоимость инструмента, так как дорогостоящий CBN используется только там, где он действительно нужен — в зоне резания. Во-вторых, стальная или твердосплавная основа обеспечивает высокую демпфирующую способность, гася вибрации и защищая хрупкие CBN-сегменты от выкрашивания.

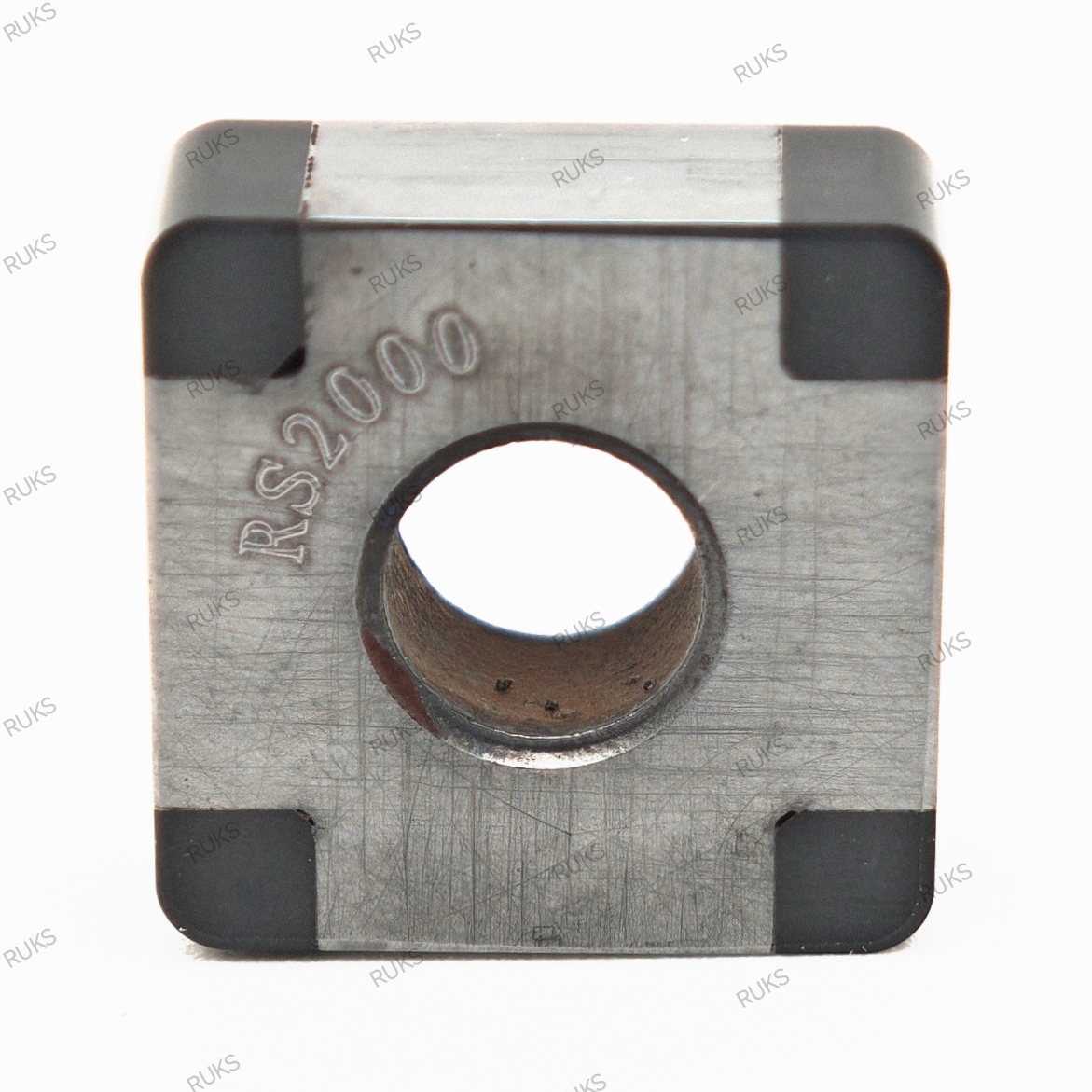

Восемь режущих кромок достигаются за счет использования обеих сторон пластины. Каждый из четырех углов имеет CBN-сегмент на верхней и нижней стороне. При износе одной кромки пластина переворачивается и устанавливается другим углом или другой стороной.

Универсальность применения: от закаленных сталей до чугунов
Сплав RS2000 специально разработан как универсальное решение для широкого спектра материалов. При обработке закаленных сталей твердостью 55-65 HRC пластина демонстрирует высокую стойкость к диффузионному износу и термическим нагрузкам. При работе с чугунами различных марок CBN-сегменты эффективно сопротивляются абразивному износу от твердых включений.

Такая универсальность позволяет использовать пластину SNGA 120412-ZH RS2000 как для черновой, так и для чистовой обработки. Радиус при вершине 1.2 мм обеспечивает достаточную прочность для снятия припусков и одновременно позволяет получать хорошее качество поверхности на чистовых операциях.

Типичные применения включают обработку шестерен, валов, осей, колец подшипников, штампов, пресс-форм, а также различных деталей из чугуна в автомобилестроении и общем машиностроении.
