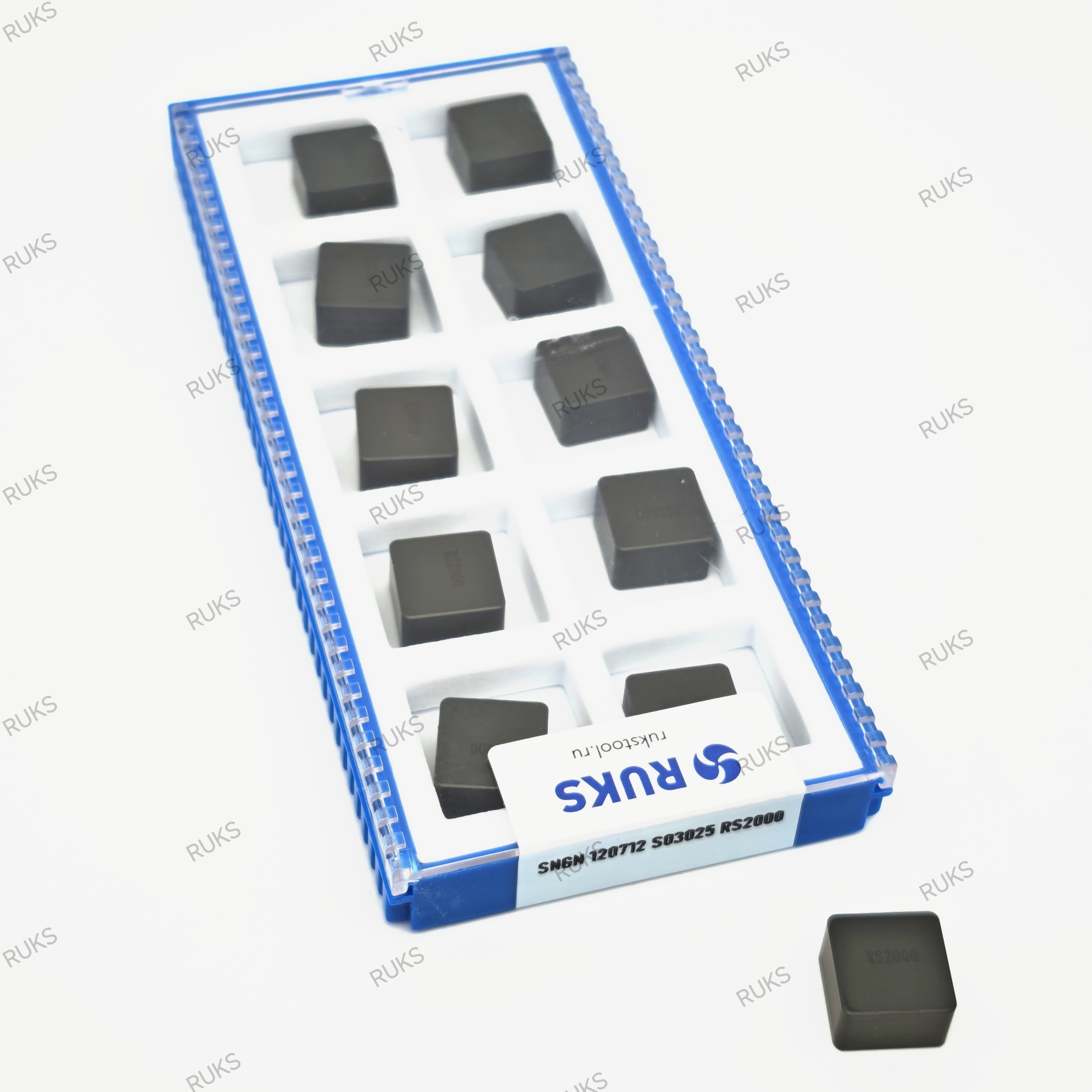

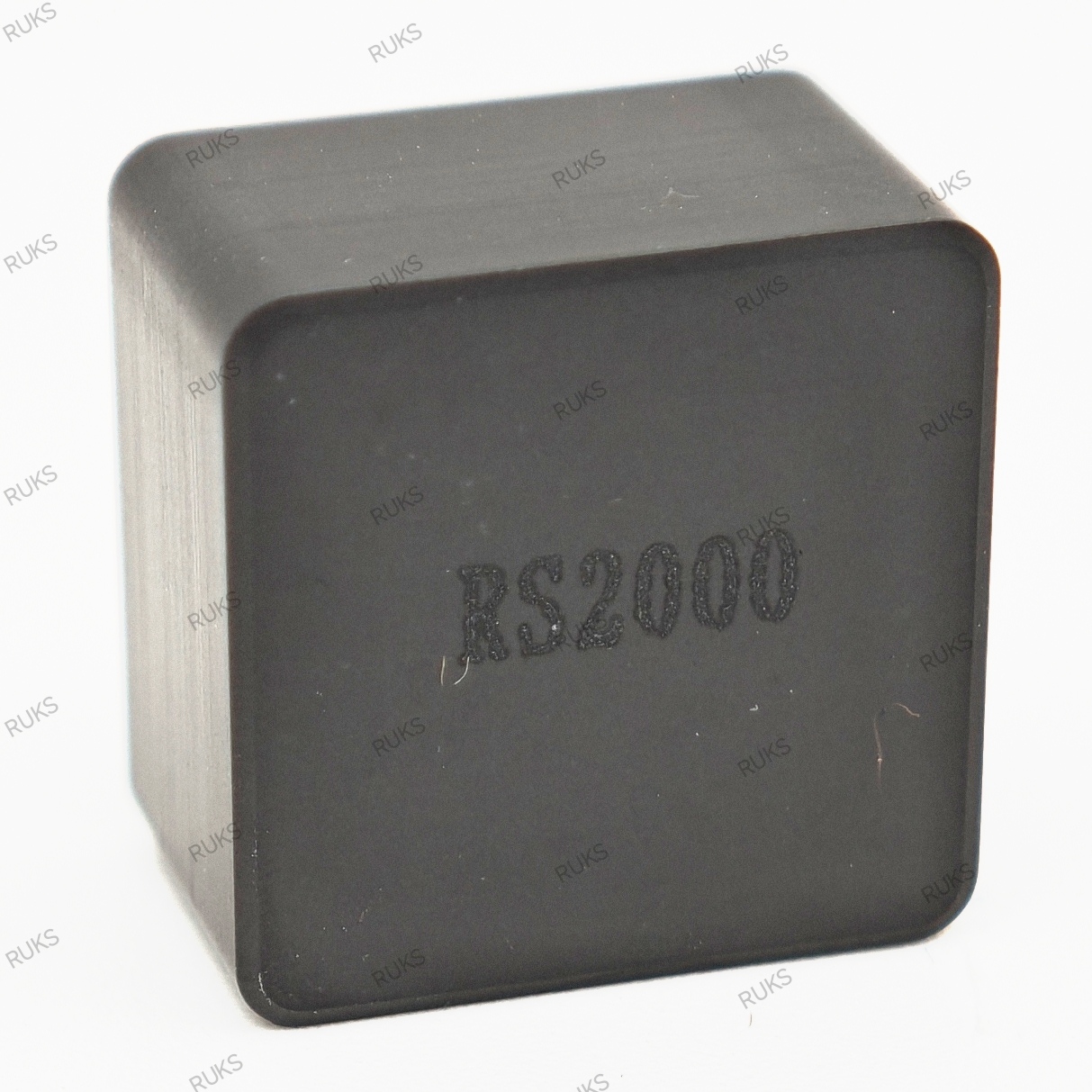

Пластина SNGN 120712 S03025 RS2000 представляет собой уникальное решение в линейке монолитного CBN-инструмента. Ее главное конструктивное отличие — увеличенная толщина 7.94 мм при стандартной длине режущей кромки 12.7 мм. Это не просто геометрическая особенность, а осознанное инженерное решение для условий, где обычные пластины недостаточно жестки и стабильны .

В мире обработки закаленных сталей толщина пластины напрямую определяет ее способность сопротивляться изгибающим нагрузкам и вибрациям. Увеличенная до 7.94 мм толщина обеспечивает максимальную жесткость системы, позволяя снимать припуски до 3-4 мм за проход даже на материалах твердостью 60 HRC и выше.

Радиус при вершине 1.2 мм в сочетании с увеличенной толщиной создает идеальную геометрию для черновой обработки. Такая конфигурация оптимально распределяет нагрузки по режущей кромке, защищает ее от микросколов и эффективно отводит тепло из зоны резания.

Сплав RS2000 — это специализированная марка CBN, созданная для обработки закаленных сталей в широком диапазоне твердости от 45 до 68 HRC. Его структура оптимизирована для восприятия высоких механических и термических нагрузок, характерных для черновых операций с большими сечениями среза .

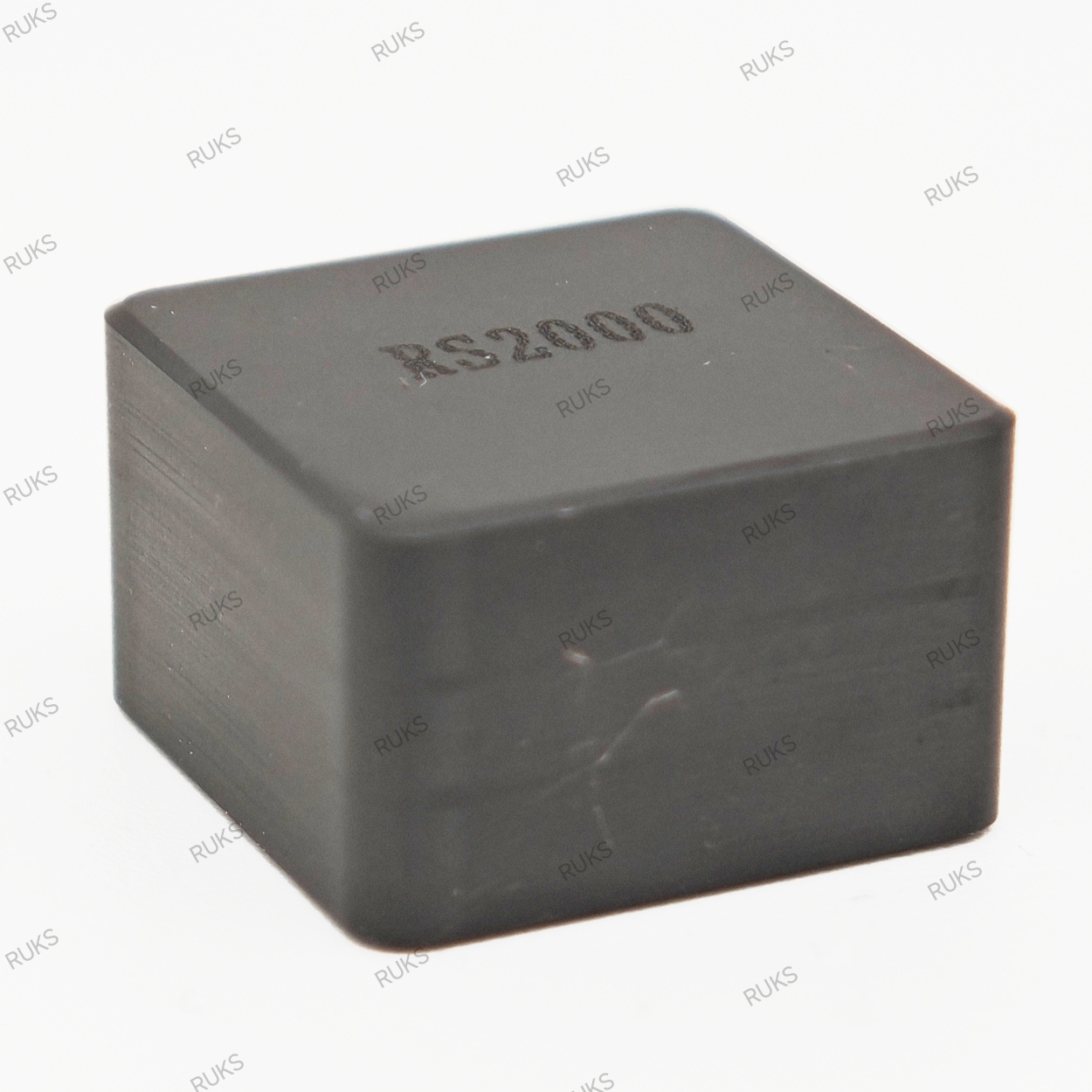

Увеличенная толщина 7.94 мм: преимущества усиленной геометрии
Стандартная толщина квадратных CBN-пластин типоразмера 12 обычно составляет 4.76 мм. Увеличение этого параметра до 7.94 мм дает несколько критических преимуществ при тяжелой обработке.

Во-первых, повышенная жесткость. Более толстая пластина значительно меньше прогибается под нагрузкой, что особенно важно при больших глубинах резания и высоких подачах. Это обеспечивает стабильность процесса и точность обработки.

Во-вторых, увеличенная тепловая масса. Дополнительный материал работает как эффективный теплоотводчик, отводя экстремальные температуры из зоны резания в тело пластины. Это снижает тепловую нагрузку на режущую кромку и замедляет диффузионный износ.

В-третьих, повышенная прочность. Утолщенная пластина лучше сопротивляется ударным нагрузкам при прерывистом резании и входе в корку. Это особенно важно при обработке поковок, отливок и наплавленных поверхностей.

В-четвертых, увеличенный ресурс. Более массивная конструкция позволяет выполнить больше переточек или использовать большее количество режущих кромок при поворотах пластины .

Монолитная конструкция: абсолютная надежность
SNGN 120712 S03025 RS2000 — это цельномонолитная пластина, в которой кубический нитрид бора занимает весь объем инструмента. Это принципиальное отличие от композитных пластин с напайными сегментами, и оно критически важно именно для тяжелых условий резания.

Монолитная конструкция обеспечивает максимально возможную теплопроводность — CBN превосходно отводит тепло из зоны резания, а отсутствие границ между сегментами и основой исключает термическое сопротивление. Это особенно важно при черновой обработке, когда тепловыделение максимально.

Отсутствие границ раздела также исключает риск разрушения по линии пайки под ударными нагрузками. Монолитная пластина работает как единое целое, равномерно распределяя нагрузки по всему объему .

Класс точности G гарантирует минимальные отклонения геометрических параметров, что обеспечивает стабильность процесса и предсказуемый износ инструмента.

Преимущества для черновой обработки закаленных сталей
Пластина SNGN 120712 RS2000 позволяет радикально изменить подход к черновой обработке закаленных деталей. Традиционно технологи строили процесс так: сначала черновая обработка в мягком состоянии, затем термообработка, затем шлифование для исправления неизбежных искажений геометрии.

С этой пластиной появляется возможность выполнять черновую обработку непосредственно после закалки. Это исключает искажения геометрии при термообработке, сокращает количество операций и радикально повышает производительность.

Увеличенная толщина и радиус 1.2 мм позволяют снимать припуски до 3-4 мм за проход даже на материалах твердостью 60 HRC. Скорость съема материала возрастает в 5-10 раз по сравнению с традиционными методами.

Стойкость пластины измеряется часами непрерывной работы. Одна пластина способна обработать тонны закаленной стали, сохраняя геометрию режущей кромки .

Области применения
Пластина SNGN 120712 S03025 RS2000 предназначена для самых тяжелых операций в цехе. Ее основное применение — черновая и получистовая обработка закаленных сталей в условиях, где другие инструменты быстро выходят из строя.

Типичные задачи включают обдирку прокатных валков после наплавки, черновую обработку штампов и пресс-форм после закалки, точение крупногабаритных валов и осей, обработку литых заготовок из износостойких сталей, механическую обработку деталей горнорудного оборудования .

Инструмент также эффективен при прерывистом резании, когда режущая кромка постоянно испытывает ударные нагрузки при входе и выходе из зоны обработки. Увеличенная толщина и радиус защищают кромку от выкрашивания в таких условиях.

Согласно техническим рекомендациям производителей CBN-инструмента, пластины с такими параметрами оптимальны для обработки деталей типа прокатных валков, шпинделей, осей и других крупногабаритных изделий из закаленных сталей .
