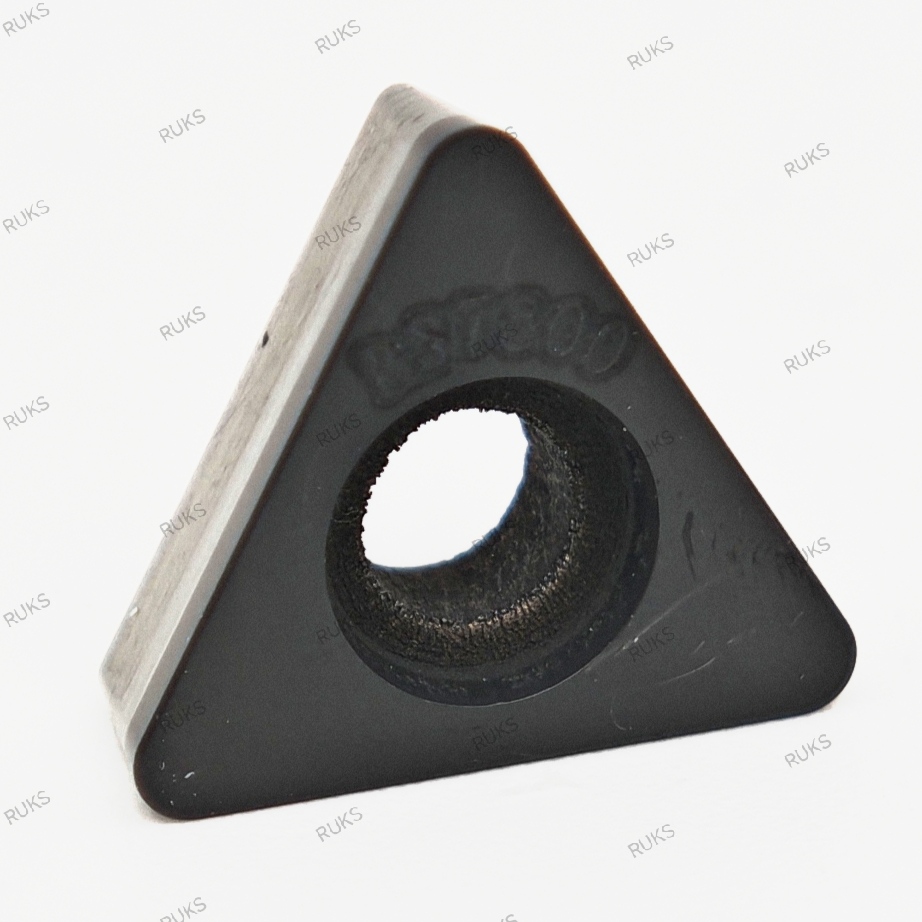

Пластина TCGW 110204-F RS7800 представляет собой уникальное решение в линейке CBN-инструмента, сочетающее преимущества треугольной формы с передовой технологией нанесения сверхтвердого слоя. Ее ключевая особенность — CBN-слой, напаянный на всю верхнюю поверхность пластины, а не только на режущие кромки. Это обеспечивает равномерное распределение нагрузок и возможность использования всех трех вершин с максимальной эффективностью.

Треугольная форма с задним углом открывает возможности, недоступные для квадратных или круглых пластин. Угол при вершине 60 градусов позволяет обрабатывать труднодоступные места, выполнять копировальные работы и получать высокое качество поверхности на чистовых операциях. Это идеальный выбор для предприятий с широкой номенклатурой деталей, где требуется универсальность инструмента.

Сплав RS7800 — это специализированная марка CBN, разработанная для универсального применения. Она одинаково эффективна при обработке чугунов различных типов и при работе с закаленными сталями в диапазоне твердости до 65 HRC. Уникальный состав связки обеспечивает оптимальный баланс между износостойкостью и вязкостью.
Технология верхнего CBN-слоя: равномерная прочность
В отличие от многих CBN-пластин, где сверхтвердый материал присутствует только в виде небольших сегментов по углам, пластина TCGW 110204-F RS7800 имеет CBN-слой, напаянный на всю верхнюю поверхность. Это принципиальное конструктивное решение дает несколько важных преимуществ.

Во-первых, равномерное распределение нагрузок. При работе с большими подачами и глубинами резания давление распределяется по всей площади контакта, а не только по узкой зоне у кромки. Это снижает риск локальных перегрузок и выкрашивания.

Во-вторых, возможность использования всех трех вершин с максимальной эффективностью. Каждая вершина имеет полноценный CBN-слой, обеспечивающий одинаково высокую стойкость независимо от того, какая сторона пластины работает в данный момент.

В-третьих, защита от микротрещин. Сплошной CBN-слой исключает образование микротрещин на границах сегментов, которые часто становятся причиной преждевременного выхода инструмента из строя.

Работа с СОЖ: расширение технологических возможностей
Важнейшая особенность пластины TCGW 110204-F RS7800 — возможность эффективной работы с применением смазочно-охлаждающих жидкостей. Многие CBN-пластины категорически не переносят жидкого охлаждения из-за риска термоудара, но данная модель специально разработана для работы в условиях обильной подачи СОЖ.

Конструкция пластины и состав связки RS7800 минимизируют чувствительность к термическим циклам. Резкое охлаждение при входе в зону резания не вызывает микротрещин и не снижает стойкость инструмента.

Это открывает возможности для применения на станках с централизованной подачей СОЖ, в автоматических линиях и обрабатывающих центрах, где использование жидкостного охлаждения является стандартом. Особенно важно это при обработке чугунов, где СОЖ помогает бороться с графитовой пылью и улучшает отвод стружки.

Геометрия пластины также оптимизирована для работы с СОЖ — стружка эффективно дробится и удаляется из зоны резания, не создавая заторов и наростов.

Универсальность применения
Благодаря треугольной форме и наличию заднего угла, пластина TCGW 110204-F RS7800 идеально подходит для широкого спектра операций: продольное и поперечное точение, копировальные работы, обработка фасонных поверхностей, расточка отверстий, подрезка торцов.

При обработке чугуна пластина демонстрирует исключительную стойкость к абразивному износу. Скорости резания могут достигать 300-500 м/мин, качество поверхности соответствует требованиям большинства деталей машиностроения.

При обработке закаленных сталей пластина эффективно работает в диапазоне твердости 45-62 HRC. Радиус 0.4 мм обеспечивает хорошее качество поверхности при чистовых операциях, а треугольная форма позволяет обрабатывать сложные профили.
