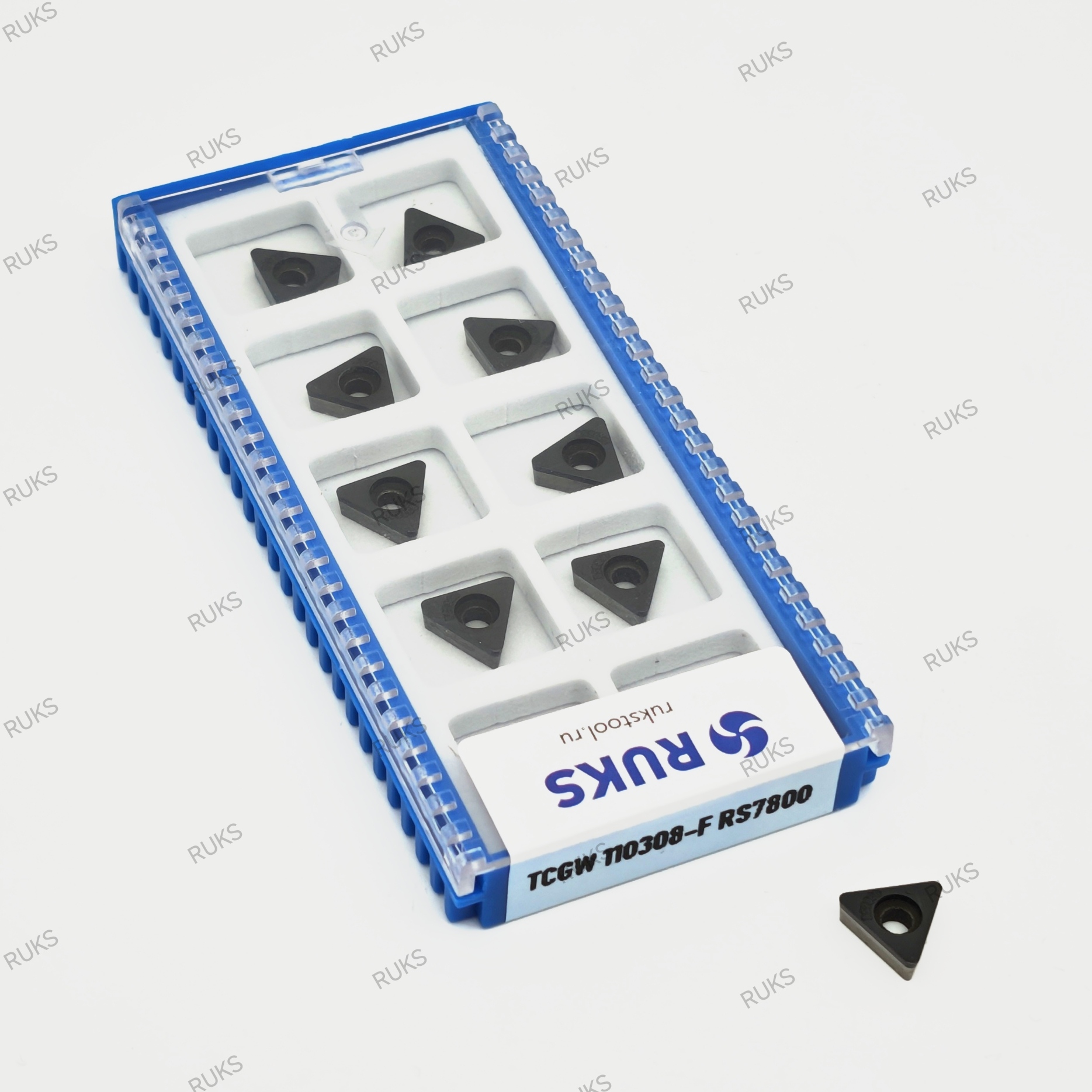

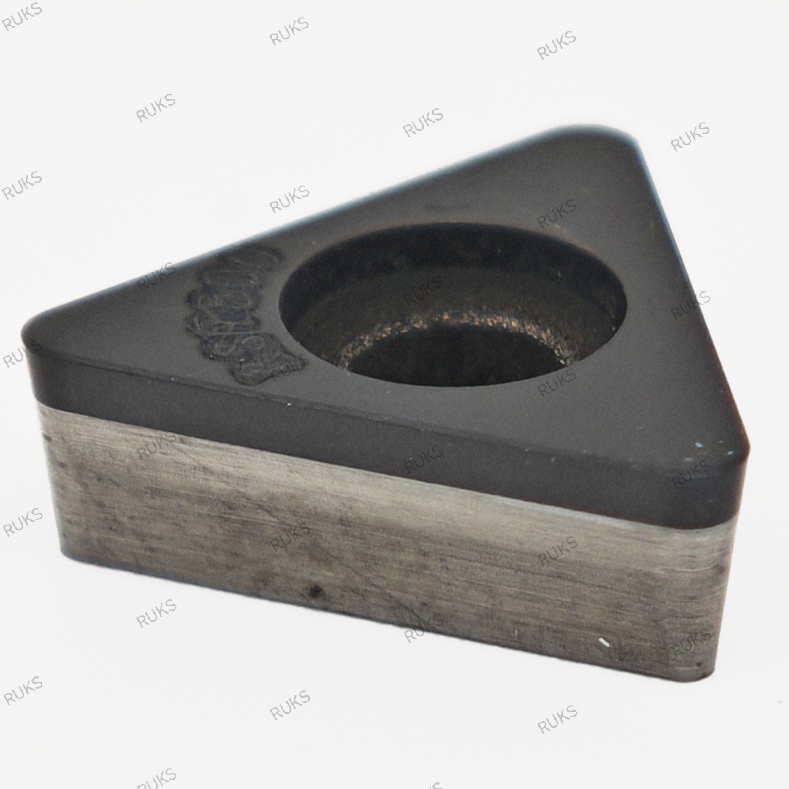

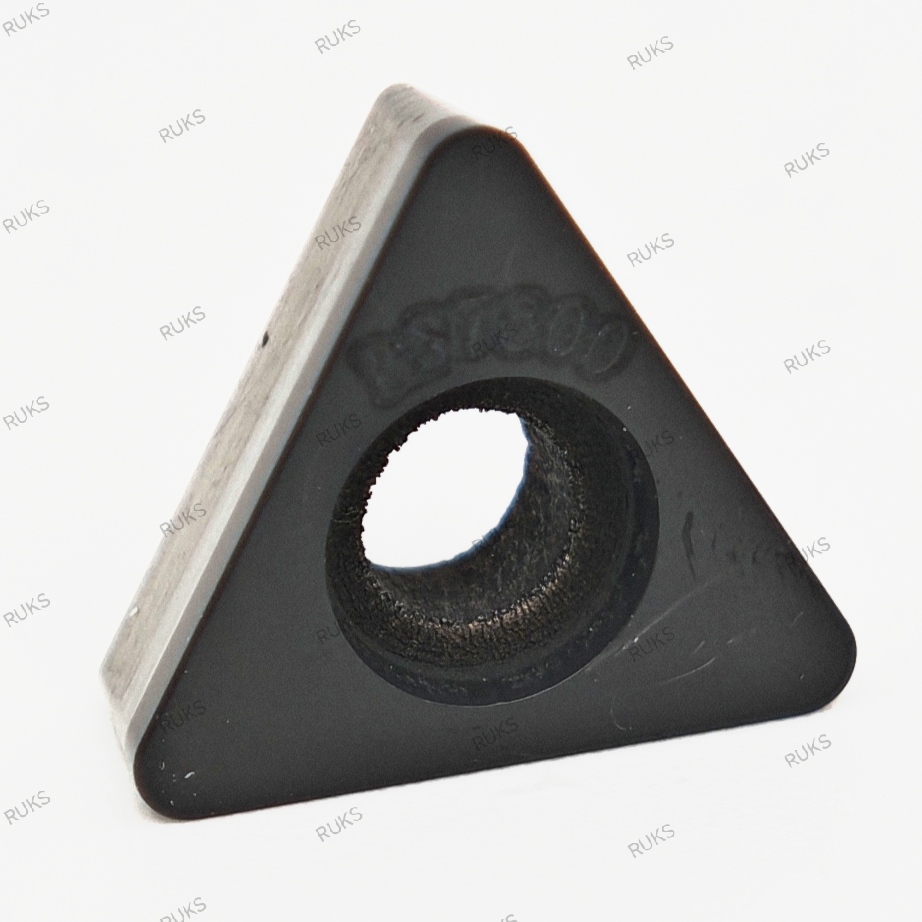

Пластина TCGW 110308-F RS7800 представляет собой высокотехнологичный инструмент из поликристаллического кубического нитрида бора (CBN), специально разработанный для широкого круга задач в современном машиностроении. Ее ключевая особенность — полная верхняя напайка из CBN (Full Face), при которой слой сверхтвердого материала покрывает всю рабочую поверхность пластины. Это принципиально иная конструкция по сравнению с экономичными пластинами с угловыми напайками .

Сплав RS7800 — это премиальная марка CBN, оптимизированная для универсального применения. В отличие от узкоспециализированных материалов, RS7800 демонстрирует исключительную эффективность как при обработке чугунов различных типов, так и при работе с закаленными сталями в широком диапазоне твердости. Это идеальный выбор для предприятий с разнообразной номенклатурой деталей, где требуется один надежный инструмент для разных материалов.

Треугольная форма с положительным передним углом обеспечивает более легкое резание, снижает энергопотребление и улучшает качество обработанной поверхности по сравнению с пластинами с отрицательной геометрией .

Конструкция и технологические особенности
Полная верхняя напайка CBN — это технологическое решение, при котором слой кубического нитрида бора напаян на всю поверхность твердосплавной основы. Такая конструкция дает несколько важных преимуществ:

Увеличенный ресурс: Благодаря полному покрытию рабочей поверхности, пластина имеет большее количество потенциальных режущих кромок и выдерживает большее количество переточек.

Стабильность при работе: Отсутствие границ между отдельными сегментами CBN обеспечивает равномерный износ и предсказуемое поведение инструмента в процессе резания.

Возможность работы с СОЖ: В отличие от многих CBN-пластин, рекомендованных только для сухой обработки, конструкция RS7800 и геометрия TCGW допускают применение смазочно-охлаждающих жидкостей, что расширяет технологические возможности .

Положительный задний угол (обозначение G в маркировке) обеспечивает свободное резание с меньшими усилиями. Это особенно важно при обработке тонкостенных деталей, склонных к деформации, и при чистовых операциях, где требуется минимальное давление на заготовку. Пластины с положительной геометрией также меньше склонны к вибрациям и обеспечивают лучшее качество обработанной поверхности .

Радиус при вершине 0.8 мм (обозначение 08 в маркировке) создает оптимальный баланс между прочностью режущей кромки и достигаемой чистотой поверхности. Это универсальный радиус, подходящий как для получистовых, так и для чистовых операций.

Области применения
Автомобилестроение:

Чистовая обработка тормозных дисков и барабанов из серого чугуна

Твердое точение шестерен коробок передач

Обработка посадочных мест подшипников в корпусных деталях

Общее машиностроение:

Финишная обработка закаленных валов и осей

Чистовое точение направляющих и плит

Обработка деталей гидравлики и пневматики

Производство инструмента и оснастки:

Чистовая обработка штампов и пресс-форм после закалки

Изготовление точных калибров и приспособлений

Энергетика и тяжелое машиностроение:

Обработка компонентов турбин и компрессоров

Чистовое точение деталей насосного оборудования
