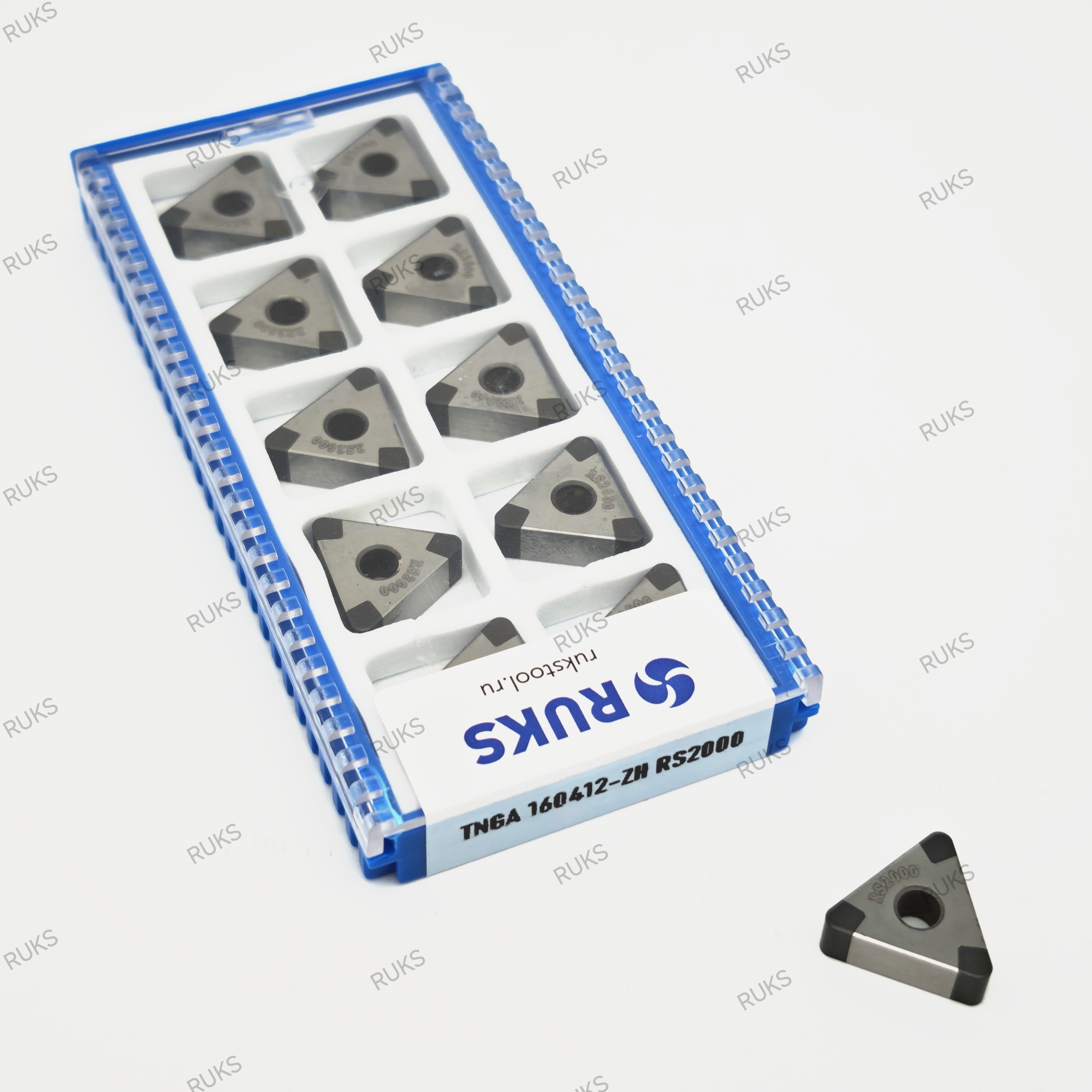

Пластина TNGA 160412-ZH RS2000 представляет собой высокотехнологичное композитное решение в линейке CBN-инструмента, объединяющее преимущества треугольной формы с уникальной конструкцией, обеспечивающей шесть полноценных режущих кромок. Это один из самых экономически эффективных инструментов в своем классе, позволяющий радикально снизить затраты на обработку одной детали.

Треугольная форма с углом 60 градусов открывает возможности, недоступные для квадратных пластин. Она идеально подходит для обработки сложных профилей, расточки отверстий, копировальных работ и операций в стесненных условиях. При этом три вершины треугольника в сочетании с двусторонним использованием дают те самые шесть режущих кромок, которые обеспечивают исключительный ресурс.

Сплав RS2000 — это проверенная марка CBN, оптимизированная для универсального применения. Она одинаково эффективна при обработке закаленных сталей в диапазоне твердости 45-65 HRC и при работе с чугунами различных типов. Уникальный состав связки обеспечивает оптимальный баланс между износостойкостью и вязкостью.

Технология напайных CBN-сегментов: экономия без потери качества

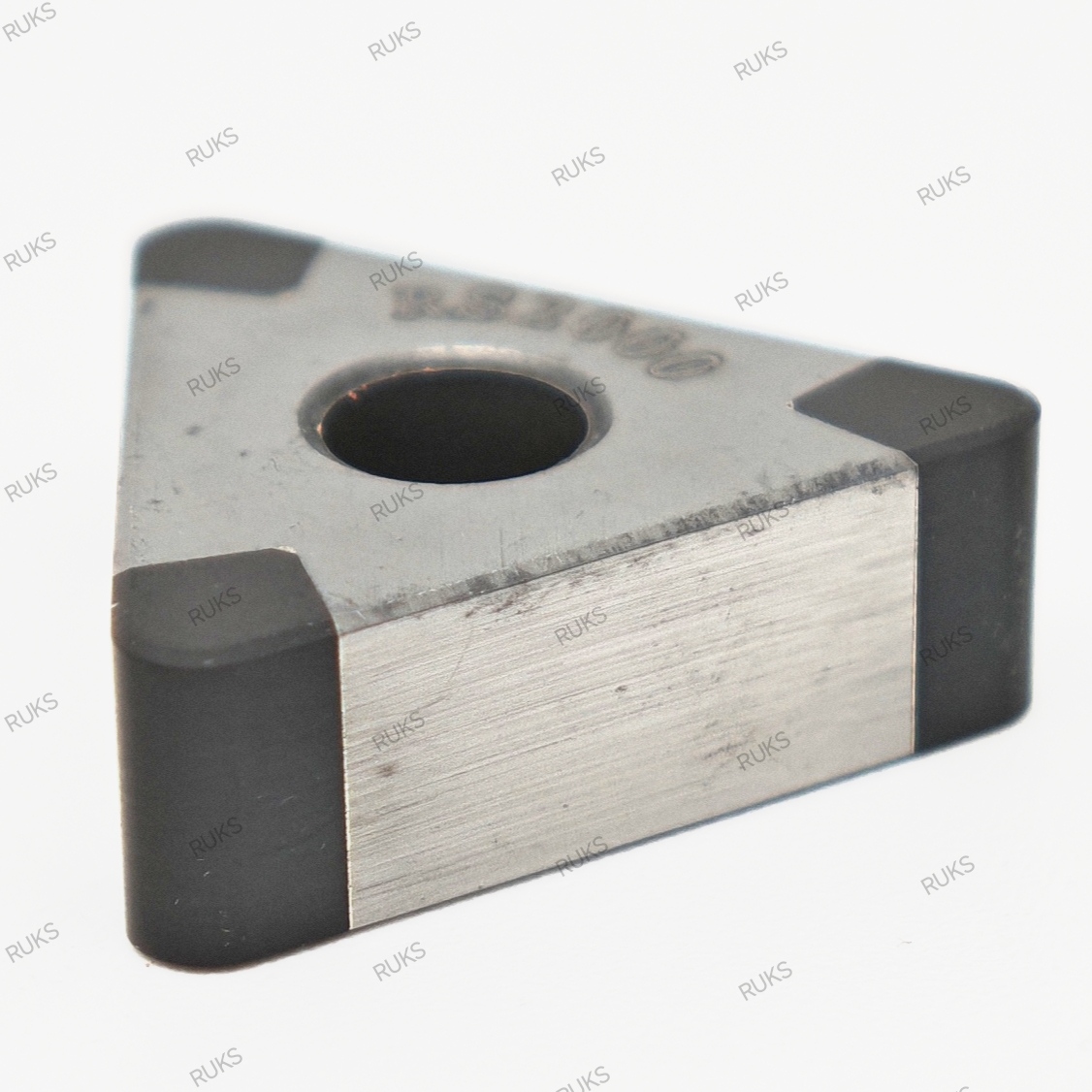

В отличие от монолитных CBN-пластин, где драгоценный сверхтвердый материал распределен по всему объему, пластина TNGA 160412-ZH RS2000 выполнена по композитной технологии с напайными CBN-сегментами. Это означает, что кубический нитрид бора присутствует только в рабочих зонах — по углам треугольной пластины, где непосредственно происходит резание.

Такая конструкция дает два ключевых преимущества. Во-первых, значительное снижение стоимости инструмента, так как дорогостоящий CBN используется только там, где он действительно нужен. Во-вторых, высокая демпфирующая способность — твердосплавная или стальная основа эффективно гасит вибрации, защищая хрупкие CBN-сегменты от выкрашивания.

При этом качество обработки остается на высочайшем уровне. Режущие кромки из CBN обеспечивают ту же производительность и стойкость, что и монолитные пластины, но при существенно меньшей цене.

Шесть режущих кромок: беспрецедентный ресурс

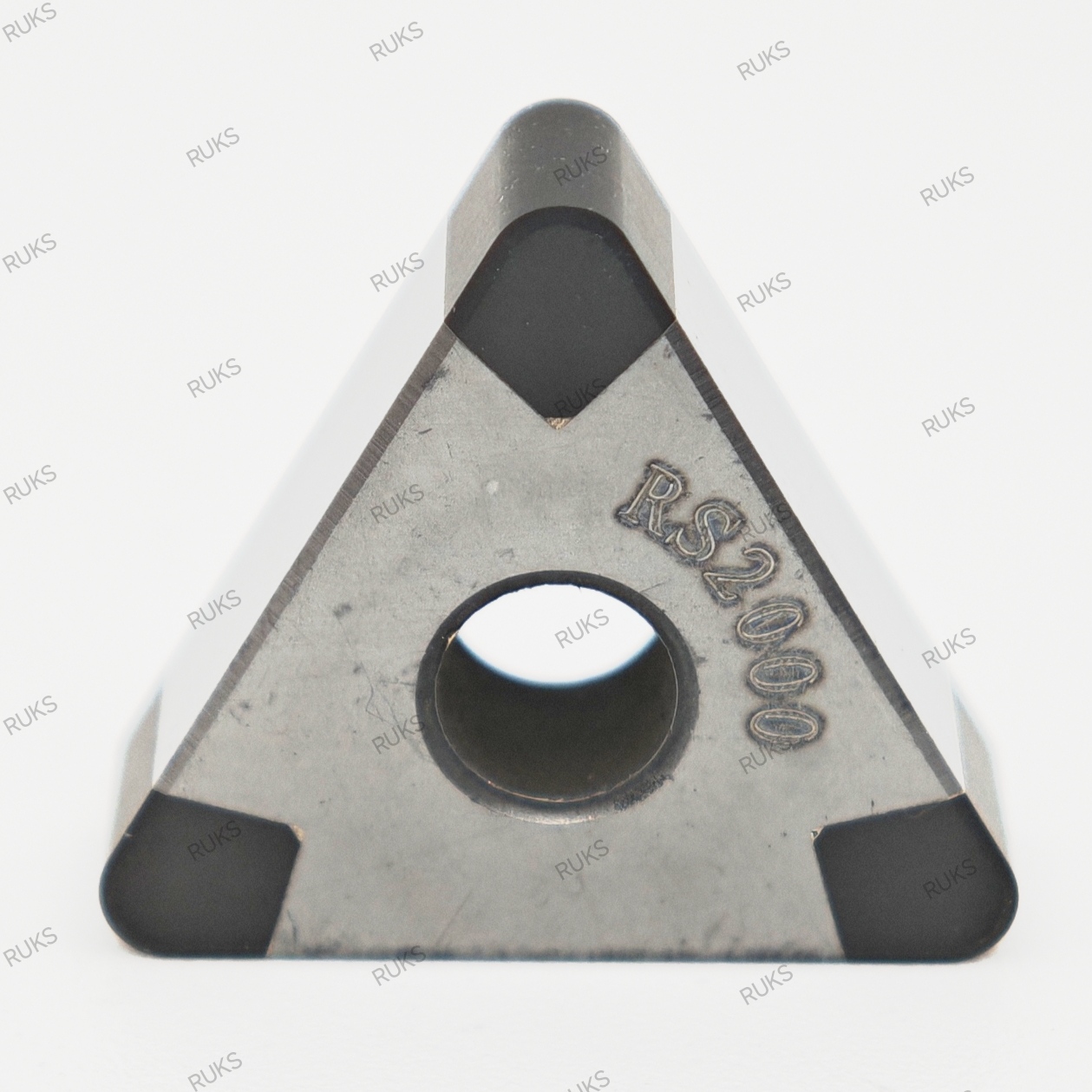

Главное коммерческое преимущество этой пластины — шесть рабочих кромок. Треугольная форма дает три вершины, а специальная конструкция ZH позволяет использовать обе стороны пластины. В результате одна пластина TNGA 160412-ZH RS2000 заменяет шесть однокромочных или три двухсторонних CBN-пластины.

В серийном производстве, где счет деталей идет на тысячи, экономия становится колоссальной. Снижение стоимости инструментальной оснастки достигает 60-70% по сравнению с использованием монолитных пластин. При этом производительность и качество обработки остаются на высочайшем уровне.

Сокращается также время на переналадку и замену инструмента. Оператор реже подходит к станку, реже вмешивается в процесс, реже проводит измерения. Это повышает общую эффективность оборудования и снижает влияние человеческого фактора.

Каждая из шести кромок имеет полноценный CBN-сегмент, обеспечивающий одинаково высокую стойкость независимо от того, какая сторона пластины работает в данный момент.

Универсальность применения
Благодаря треугольной форме и наличию заднего угла, пластина TNGA 160412-ZH RS2000 идеально подходит для широкого спектра операций: продольное и поперечное точение, копировальные работы, обработка фасонных поверхностей, расточка отверстий, подрезка торцов.

При обработке закаленных сталей пластина демонстрирует высокую стойкость к диффузионному износу и термическим нагрузкам. Радиус 1.2 мм обеспечивает достаточную прочность для черновых операций и хорошее качество поверхности на чистовых.

При обработке чугуна пластина эффективно сопротивляется абразивному износу от твердых включений. Шесть режущих кромок обеспечивают длительный ресурс даже при работе с высокоабразивными материалами.
